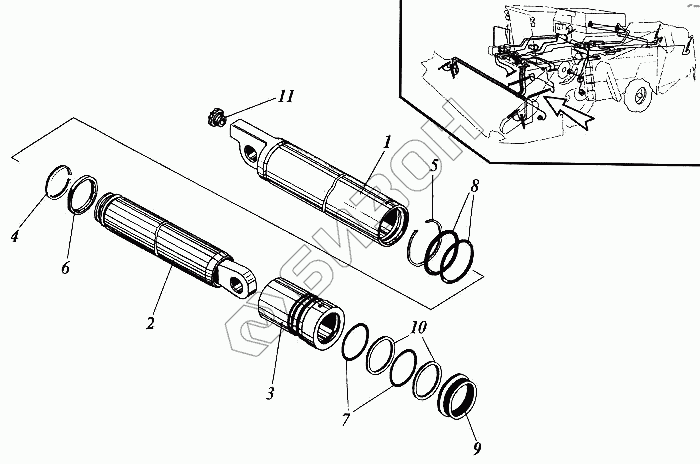

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Гидроцилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.09.01.110Б Трубопровод
Загрузка ...
2 РСМ-10.09.01.120А Трубопровод
Загрузка ...
3 РСМ-10.09.01.102А Втулка
Загрузка ...
4 РСМ-10.09.02.404 Кольцо упорное
Загрузка ...
5 РСМ-10.09.02.607 Стопор
Загрузка ...
6 РСМ-10.09.01.814 Кольцо
Загрузка ...
7 063-073-58-2-2 Кольцо
Загрузка ...
8 072-080-46-2-2 Кольцо
Загрузка ...
9 2-63-4 Грязесъемник
Загрузка ...
10 Н.20.18.007 Кольцо защитное
Загрузка ...
11 Н.036.122.001-05 Заглушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
