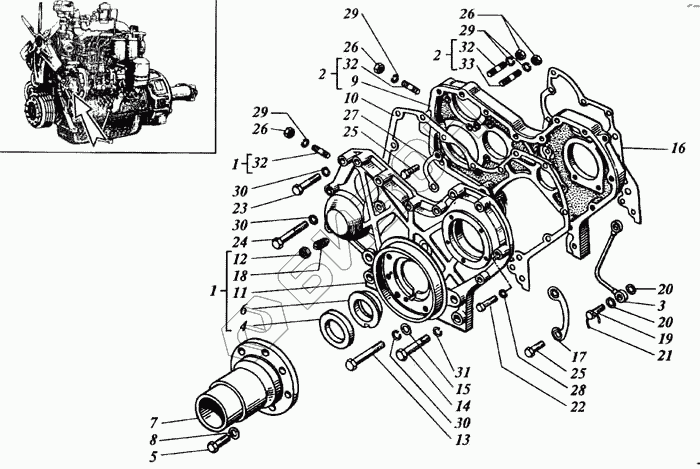

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Картер и крышка картера шестерен
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
26
27
28
29
29
29
30
30
30
31
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31-02С6 | Крышка картера шестерен |
Загрузка ...
|
|
| 2 | 24Н-02С2 | Картер зубчатых колес |
Загрузка ...
|
|
| 3 | 14-02С4 | Труба подвода смазки |
Загрузка ...
|
|
| 4 | 14-02С8 | Манжета резиновая армированная с пружиной |
Загрузка ...
|
|
| 5 | 31-0203-01 | Опора |
Загрузка ...
|
|
| 6 | 31-0221 | Кольцо маслоотражательное |
Загрузка ...
|
|
| 7 | 31-0223 | Шайба |
Загрузка ...
|
|
| 8 | 31-0224 | Болт |
Загрузка ...
|
|
| 9 | 14-0201-01 | Картер зубчатых колес |
Загрузка ...
|
|
| 10 | 14-0205 | Прокладка крышки |
Загрузка ...
|
|
| 11 | 14-0212-1-01 | Крышка |
Загрузка ...
|
|
| 12 | 14-0226 | Гайка |
Загрузка ...
|
|
| 13 | СМД14-0218 | Болт |
Загрузка ...
|
|
| 14 | СМД14-0219 | Болт |
Загрузка ...
|
|
| 15 | СМД14-0220 | Шайба |
Загрузка ...
|
|
| 16 | СМД1-0204 | Прокладка картера шестерен |
Загрузка ...
|
|
| 17 | СМД1-0207 | Шайба замковая |
Загрузка ...
|
|
| 18 | СМД7-0209 | Винт упорный |
Загрузка ...
|
|
| 19 | СМД7-0215-2 | Болт зажимной |
Загрузка ...
|
|
| 20 | СМД-0216-2 | Прокладка поворотного угольника |
Загрузка ...
|
|
| 21 | 14Н-0229 | Проволока 1,2-0-4 |
Загрузка ...
|
|
| 22 | М8-6gх45.88 | Болт |
Загрузка ...
|
|
| 23 | М12-6gх60.88 | Болт |
Загрузка ...
|
|
| 24 | М12-6gх90.88 | Болт |
Загрузка ...
|
|
| 25 | М12-6gх30.88 | Болт |
Загрузка ...
|
|
| 26 | М10-6Н.6 | Гайка |
Загрузка ...
|
|
| 27 | Ш3-13х98 | Шайба замковая |
Загрузка ...
|
|
| 28 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 29 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 30 | 12.65Г.05 | Шайба |
Загрузка ...
|
|
| 31 | 14.65Г.05 | Шайба |
Загрузка ...
|
|
| 32 | М10х28.88 | Шпилька |
Загрузка ...
|
|
| 33 | М10х40.88 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
