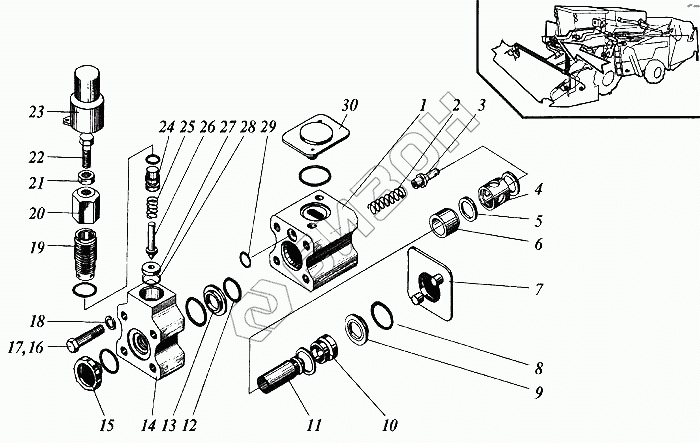

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Клапан напорный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КН 50.16-001 | Корпус |
Загрузка ...
|
|
| 2 | КН 50.16-010 | Пружина |
Загрузка ...
|
|
| 3 | КН 50.16-007 | Клапан |
Загрузка ...
|
|
| 4 | КН 50.16-020 | Втулка |
Загрузка ...
|
|
| 5 | КН 50.16-019 | Шайба |
Загрузка ...
|
|
| 6 | КН 50.16-005 | Втулка |
Загрузка ...
|
|
| 7 | КН 50.16-018 | Заглушка |
Загрузка ...
|
|
| 8 | 023-028-30-2-2 | Кольцо |
Загрузка ...
|
|
| 9 | КН 50.16-006 | Шайба |
Загрузка ...
|
|
| 10 | КН 50.16-004 | Седло |
Загрузка ...
|
|
| 11 | КН 50.16-003 | Клапан |
Загрузка ...
|
|
| 12 | 016-020-25-2-2 | Уплотнительное кольцо |
Загрузка ...
|
|
| 13 | КН50.16-006-01 | Шайба |
Загрузка ...
|
|
| 14 | КН50.16-002 | Крышка |
Загрузка ...
|
|
| 15 | КН50.16-016 | Заглушка |
Загрузка ...
|
|
| 16 | М8-6gх45.88.35.05 | Болт |
Загрузка ...
|
|
| 17 | КН50.16-023 | Болт |
Загрузка ...
|
|
| 18 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 19 | КН50.16-008 | Втулка |
Загрузка ...
|
|
| 20 | КН50.16-022 | Гайка |
Загрузка ...
|
|
| 21 | М8-6Н.88.35.05 | Гайка |
Загрузка ...
|
|
| 22 | М8-6gх25.88.35.05 | Болт |
Загрузка ...
|
|
| 23 | КН50.16-021 | Колпачок |
Загрузка ...
|
|
| 24 | КН50.16-013 | Поршень |
Загрузка ...
|
|
| 25 | КН50.16-011 | Пружина |
Загрузка ...
|
|
| 26 | КН50.16-012 | Игла |
Загрузка ...
|
|
| 27 | КН50.16-009 | Седло |
Загрузка ...
|
|
| 28 | 011-015-25-2-2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | 008-012-25-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | КН50.16-017 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
