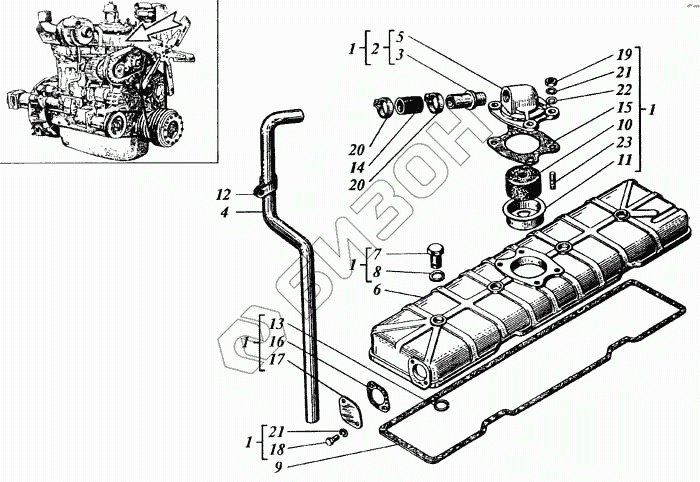

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Колпак головки цилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 23-06С7 Колпак головки цилиндров
Загрузка ...
2 23-06С11 Корпус сапуна с трубкой
Загрузка ...
3 23-06С12 Втулка с трубкой
Загрузка ...
4 23-0613 Труба
Загрузка ...
5 23-0631-01 Корпус сапуна
Загрузка ...
6 17К-0664 Колпак головки цилиндров
Загрузка ...
7 14-0630 Гайка крепления колпака
Загрузка ...
8 14-0684 Прокладка
Загрузка ...
9 11ДН-0637 Прокладка колпака
Загрузка ...
10 14Н-0669 Кассета
Загрузка ...
11 14Н-0670 Стакан
Загрузка ...
12 18Н-0638 Хомут
Загрузка ...
13 СМД1-0672А Кольцо стопорное
Загрузка ...
14 18Н-1250 Шланг соединительный
Загрузка ...
15 17К-0667А Прокладка сапуна
Загрузка ...
16 СМД1-0616 Прокладка
Загрузка ...
17 18Н-0615 Заглушка
Загрузка ...
18 М8-6gх20.88 Болт
Загрузка ...
19 М8-6Н.6 Гайка
Загрузка ...
20 А23.02.160 Хомут стяжной
Загрузка ...
21 8.65Г.05 Шайба
Загрузка ...
22 8х1,5.04.05 Шайба
Загрузка ...
23 М8х20.88 Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
