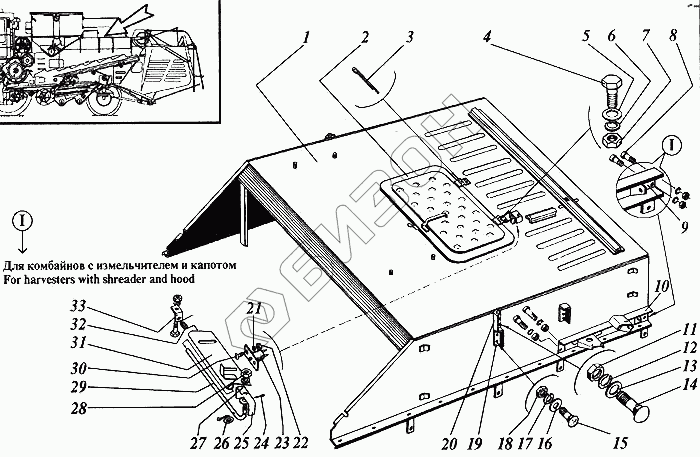

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Крыша
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.33.010 | Крыша |
Загрузка ...
|
|
| 2 | РСМ-10.01.33.090 | Крышка |
Загрузка ...
|
|
| 3 | 4х50.019 | Шплинт |
Загрузка ...
|
|
| 4 | М6-6gх16.48.019 | Болт |
Загрузка ...
|
|
| 5 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | РСМ-10Б.01.33.090 | Кронштейн (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 10 | РСМ-10Б.01.33.100 | Балка (для комбайнов с копнителем) |
Загрузка ...
|
|
| 11 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 13 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 14 | М12х30 | Шпилька |
Загрузка ...
|
|
| 15 | М10х25 | Болт |
Загрузка ...
|
|
| 16 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 17 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.01.33.416 | Кронштейн |
Загрузка ...
|
|
| 19 | РСМ-8.01.33.417 | Кронштейн |
Загрузка ...
|
|
| 20 | РСМ-10.01.33.415А | Кронштейн |
Загрузка ...
|
|
| 20 | РСМ-10.01.33.415А-01 | Кронштейн |
Загрузка ...
|
|
| 21 | 4Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | М4-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 23 | ВК2-А2 | Выключатель |
Загрузка ...
|
|
| 24 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 25 | РСМ-10.01.33.504 | Скоба |
Загрузка ...
|
|
| 26 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 28 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 60324А | Ось |
Загрузка ...
|
|
| 30 | ВМ4-6gх14.48.019 | Винт |
Загрузка ...
|
|
| 31 | 34-7-2-1 | Клапан |
Загрузка ...
|
|
| 32 | 60323 | Пружина |
Загрузка ...
|
|
| 33 | 50115А | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
