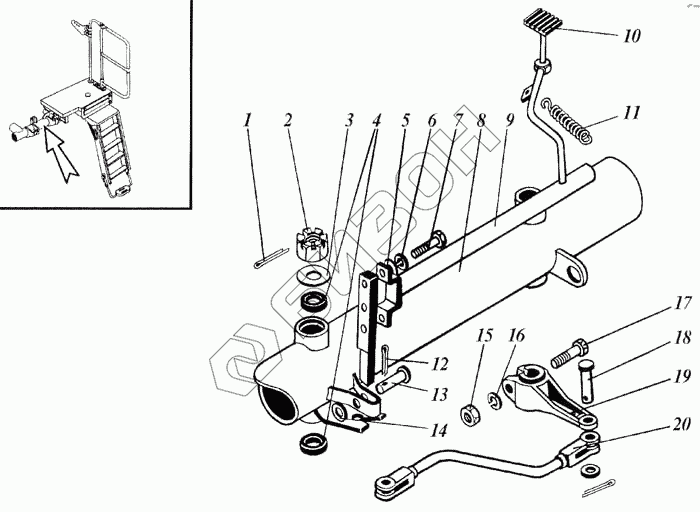

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Механизм поворота лестницы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 5х36.019 Шплинт
Загрузка ...
2 М24-6Н.6.019 Гайка
Загрузка ...
3 С24х6.01.019 Шайба
Загрузка ...
4 РСМ-10.05.08.007 Втулка
Загрузка ...
5 С8х1,4.01.019 Шайба
Загрузка ...
6 8Т.65Г.019 Шайба
Загрузка ...
7 М8-8gх20.88.35.019 Болт
Загрузка ...
8 РСМ-10.05.08.140В Рамка
Загрузка ...
9 РСМ-10.05.08.170В Рычаг
Загрузка ...
10 РСМ-10.05.08.180 Педаль
Загрузка ...
11 РСМ-10.05.08.612В Пружина
Загрузка ...
12 3,2х20.019 Шплинт
Загрузка ...
13 6-10в12х36.35.Ц9хр Ось
Загрузка ...
14 С10.01.019 Шайба
Загрузка ...
15 М12-6Н.6.019 Гайка
Загрузка ...
16 12Т.65Г.019 Шайба
Загрузка ...
17 М12-8gх55.88.35.019 Болт
Загрузка ...
18 6-10в12х30.35.Ц9хр Ось
Загрузка ...
19 РСМ-10.05.08.304В Рычаг
Загрузка ...
20 РСМ-10.05.08.230Б Тяга
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
