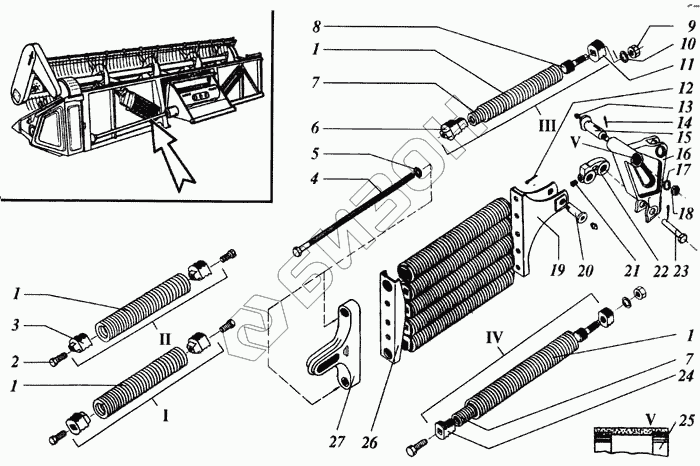

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Механизм уравновешивания жатки левый
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518050-16407 | Пружина |
Загрузка ...
|
|
| 2 | М16.6gх50.88.035.019 | Болт |
Загрузка ...
|
|
| 3 | 3518050-11044А | Пробка пружины |
Загрузка ...
|
|
| 4 | 3518050-16311 | Болт регулировочный |
Загрузка ...
|
|
| 5 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 3518050-11046А | Пробка двойная |
Загрузка ...
|
|
| 7 | 3518050-16408 | Пружина |
Загрузка ...
|
|
| 8 | 3518050-16345 | Пробка специальная |
Загрузка ...
|
|
| 9 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | 3518050-11043А | Пробка |
Загрузка ...
|
|
| 12 | 6,3х40.019 | Шплинт |
Загрузка ...
|
|
| 13 | 1.3.Ц6хр | Масленка |
Загрузка ...
|
|
| 14 | 4х40.019 | Шплинт |
Загрузка ...
|
|
| 15 | 3518050-16303А | Ось рычага |
Загрузка ...
|
|
| 16 | 3518050-13870А | Рычаг |
Загрузка ...
|
|
| 17 | КУН.05.405 | Шайба |
Загрузка ...
|
|
| 18 | М20.6Н.6.019 | Гайка корончатая |
Загрузка ...
|
|
| 19 | 3518050-13710А | Скоба |
Загрузка ...
|
|
| 20 | 3518050-16108 | Ось |
Загрузка ...
|
|
| 21 | 54-61465А | Пробка |
Загрузка ...
|
|
| 22 | 3518050-12038А | Звено |
Загрузка ...
|
|
| 23 | 3518050-16107А | Ось |
Загрузка ...
|
|
| 24 | 3518050-11045А | Пробка двойная |
Загрузка ...
|
|
| 25 | 942/40 | Подшипник |
Загрузка ...
|
|
| 26 | 3518050-14818 | Плита пружин |
Загрузка ...
|
|
| 27 | 3518050-12042А | Подвеска |
Загрузка ...
|
|
| 101 | 3518050-13730 | Пружина одинарная |
Загрузка ...
|
|
| 102 | 3518050-13620 | Пружина одинарная |
Загрузка ...
|
|
| 103 | 3518050-13610 | Пружина сдвоенная |
Загрузка ...
|
|
| 104 | 3518050-13600 | Пружина сдвоенная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
