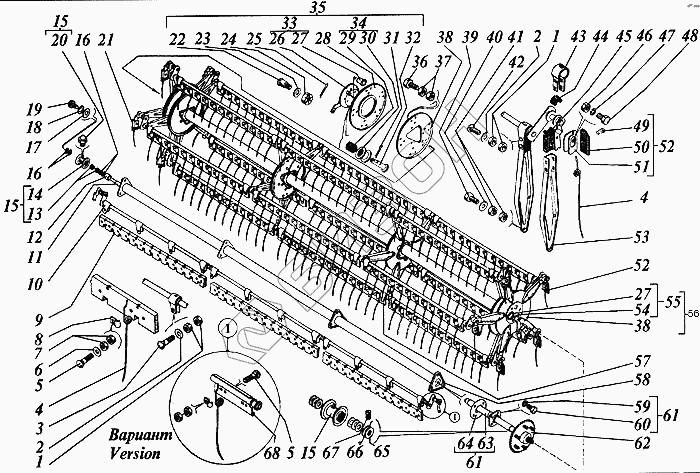

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Мотовило захватом 6 и 7 м
1
1
2
2
3
4
4
5
5
6
7
8
8
9
10
10
10
10
11
12
13
14
15
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
57
57
57
58
58
59
60
61
61
62
63
64
65
66
67
68
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 3 | М8х45 | Болт |
Загрузка ...
|
|
| 4 | 3518050-16381 | Граблина |
Загрузка ...
|
|
| 5 | М6х40 | Болт |
Загрузка ...
|
|
| 6 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 7 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | ЖХН-11.06.505 | Прижим или 3518050-15201 |
Загрузка ...
|
|
| 8 | 3518050-15201 | Прижим или ЖХН-11.06.505 |
Загрузка ...
|
|
| 9 | 3518050-19008 | Лопасть |
Загрузка ...
|
|
| 10 | 3518050-11830-02 | Труба граблин или РСМ-10.27.01.290 |
Загрузка ...
|
|
| 10 | 3518050-11830-03 | Труба граблин или РСМ-10.27.01.170 |
Загрузка ...
|
|
| 10 | РСМ-10.27.01.170 | Труба граблин или 3518050-11830-03 |
Загрузка ...
|
|
| 10 | РСМ-10.27.01.290 | Труба граблин или 3518050-11830-02 |
Загрузка ...
|
|
| 11 | 3518050-11780 | Цапфа правая |
Загрузка ...
|
|
| 12 | 3518050-10129 | Кожух защитный |
Загрузка ...
|
|
| 13 | 3518050-10015 | Втулка |
Загрузка ...
|
|
| 14 | 3518050-11370 | Корпус |
Загрузка ...
|
|
| 15 | 3518050-11360 | Подшипник |
Загрузка ...
|
|
| 16 | С36.3.01.019 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-100.05.03.413 | Шайба |
Загрузка ...
|
|
| 18 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | М12LН-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М12LН-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 1.3Ц6Хр | Масленка |
Загрузка ...
|
|
| 21 | 3518050-11850А | Кронштейн правый |
Загрузка ...
|
|
| 22 | 3518050-16063А | Ось |
Загрузка ...
|
|
| 23 | РСМ-100.13.00.409 | Шайба |
Загрузка ...
|
|
| 24 | М14-7Н.04.019 | Гайка |
Загрузка ...
|
|
| 25 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 26 | 3518050-11490 | Поводок правый |
Загрузка ...
|
|
| 27 | 3518050-10085 | Втулка |
Загрузка ...
|
|
| 28 | 3518050-11580 | Диск эксцентрика |
Загрузка ...
|
|
| 29 | 3518050-10066 | Втулка |
Загрузка ...
|
|
| 30 | 3518050-16411А | Ролик |
Загрузка ...
|
|
| 31 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 32 | 3518050-16402А | Ось |
Загрузка ...
|
|
| 33 | 3518050-11470 | Механизм регулировки правый |
Загрузка ...
|
|
| 34 | 3518050-11590 | Ролик в сборе |
Загрузка ...
|
|
| 35 | 3518050-11450 | Эксцентрик правый |
Загрузка ...
|
|
| 36 | М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | 3518050-14157 | Диск |
Загрузка ...
|
|
| 39 | М10-1,25.6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 41 | М10-1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | М8х70 | Болт |
Загрузка ...
|
|
| 43 | 3518050-14154 | Скоба |
Загрузка ...
|
|
| 44 | 3518050-10009 | Полуподшипник |
Загрузка ...
|
|
| 45 | 3518050-10013 | Полуподшипник |
Загрузка ...
|
|
| 46 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 47 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 48 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 140-5х12.01.10кп016 | Заклепка |
Загрузка ...
|
|
| 50 | 3518050-10017А | Ремень |
Загрузка ...
|
|
| 51 | 3518050-14759А | Скоба |
Загрузка ...
|
|
| 52 | 3518050-11840А | Кронштейн левый |
Загрузка ...
|
|
| 53 | 3518050-14158 | Луч |
Загрузка ...
|
|
| 54 | 3518050-11480 | Поводок левый |
Загрузка ...
|
|
| 55 | 3518050-11460 | Механизм регулировки левый |
Загрузка ...
|
|
| 56 | 3518050-11440 | Эксцентрик левый |
Загрузка ...
|
|
| 57 | РСМ-10.27.01.630 | Граблина в сборе |
Загрузка ...
|
|
| 57 | 3518050-11820-02 | Граблина в сборе |
Загрузка ...
|
|
| 57 | РСМ-10.27.01.590 | Граблина в сборе или 3518050-11820-03 |
Загрузка ...
|
|
| 57 | 3518050-11820-03 | Граблина в сборе или РСМ-10.27.01.590 |
Загрузка ...
|
|
| 58 | 3518050-11810-03 | Труба мотовила |
Загрузка ...
|
|
| 58 | 3518050-11810-02 | Труба мотовила |
Загрузка ...
|
|
| 59 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 60 | М16х1,5-6gх30.66.019 | Болт |
Загрузка ...
|
|
| 61 | 3518050-11770 | Цапфа левая в сборе |
Загрузка ...
|
|
| 62 | 3518050-11310А | Устройство предохранительное мотовила |
Загрузка ...
|
|
| 63 | 3518050-11920 | Цапфа левая |
Загрузка ...
|
|
| 64 | 3518050-14762А | Фланец |
Загрузка ...
|
|
| 65 | 3518050-16564А | Кольцо установочное |
Загрузка ...
|
|
| 66 | 1,0-0-4 | Проволока, см |
Загрузка ...
|
|
| 67 | ВМ8-6gх12.22Н.019 | Винт |
Загрузка ...
|
|
| 68 | РСМ-10.27.01.620 | Труба граблин (вариант) |
Загрузка ...
|
|
| 68 | РСМ-10.27.01.580 | Труба граблин (вариант) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
