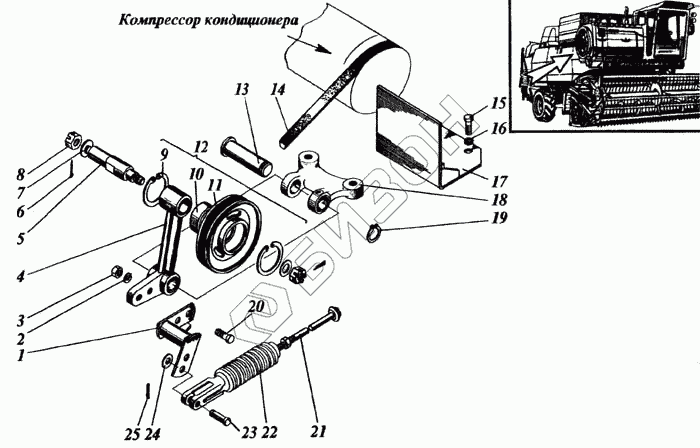

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Натяжник привода компрессора кондиционера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.04.280А | Рычаг |
Загрузка ...
|
|
| 2 | 8Т.65Т.019 | Шайба |
Загрузка ...
|
|
| 3 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | РСМ-10.05.04.105А | Рычаг |
Загрузка ...
|
|
| 5 | РСМ-10.05.04.603Б | Ось |
Загрузка ...
|
|
| 6 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 7 | С16х01.019 | Шайба |
Загрузка ...
|
|
| 8 | М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 9 | С47 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 10 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 11 | РСМ-10.05.04.104Г | Шкив |
Загрузка ...
|
|
| 12 | РСМ-10.05.04.190А | Шкив в сборе |
Загрузка ...
|
|
| 13 | РСМ-10.05.04.601А | Ось |
Загрузка ...
|
|
| 14 | 2 кл-1-11х10-1120 | Ремень |
Загрузка ...
|
|
| 15 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 10Т.65Т.019 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10.05.04.310 | Кронштейн |
Загрузка ...
|
|
| 18 | РСМ-10.05.04.106А | Кронштейн |
Загрузка ...
|
|
| 19 | С25 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 20 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10.05.04.290А | Болт натяжения |
Загрузка ...
|
|
| 22 | РСМ-10.05.04.260А | Пружина |
Загрузка ...
|
|
| 23 | 6-10в12х36.35Ц9хр | Ось |
Загрузка ...
|
|
| 24 | С6х14.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 3,2х18.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
