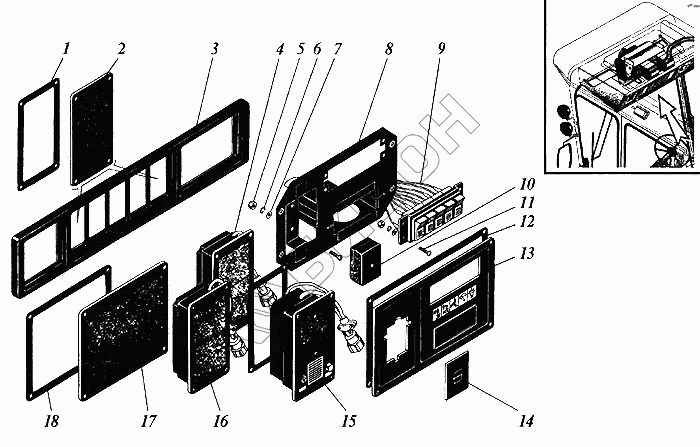

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Панели

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.04.20.012 Прокладка
Загрузка ...
2 РСМ-10.04.20.015А Фальшпанель
Загрузка ...
3 РСМ-10.04.20.091 Маска
Загрузка ...
4 ОФ2.424.022ТУ Блок "Сигнал 2Б" или М12.426.001ТУ
Загрузка ...
4 М12.426.001ТУ Блок "Сигнал 2Б" или ОФ2.424.022ТУ
Загрузка ...
5 М4-7Н.6.019 Гайка
Загрузка ...
6 4Т.65Г.019 Шайба
Загрузка ...
7 4х1.01.019 Шайба
Загрузка ...
8 РСМ-10.04.20.310А Кронштейн
Загрузка ...
9 РСМ-10.10.10.100А Жгут панели
Загрузка ...
10 ПР11П Блок предохранителей
Загрузка ...
11 В1М4-8gх16.48.019 Винт
Загрузка ...
12 РСМ-10.04.20.059 Прокладка
Загрузка ...
13 РСМ-10.04.20.610Б Фальшпанель
Загрузка ...
14 РСМ-10.04.20.071 Заглушка
Загрузка ...
15 ОФ2.424.021ТУ Блок "Сигнал 1А" или М12.426.000ТУ
Загрузка ...
15 М12.426.000ТУ Блок "Сигнал 1А" или ОФ2.424.021ТУ
Загрузка ...
16 ОФ2.424.022ТУ Блок "Сигнал 2Б" или М12.426.001ТУ
Загрузка ...
16 М12.426.001ТУ Блок "Сигнал 2Б" или ОФ2.424.022ТУ
Загрузка ...
17 РСМ-10.04.20.032Б Крышка
Загрузка ...
18 РСМ-10.04.20.058 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
