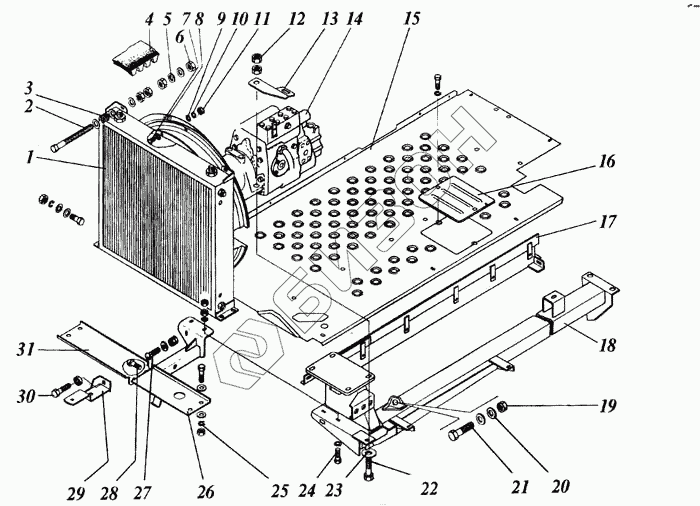

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Площадка обслуживания двигателя
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100У.08.003 | Радиатор масляный |
Загрузка ...
|
|
| 2 | М10-6gх150.135.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 61094 | Пружина |
Загрузка ...
|
|
| 4 | 4/НВКВ-2650 | Ремень 4/НВ-2650 |
Загрузка ...
|
|
| 4 | 4/НВ-2650 | Ремень 4/НВКВ-2650 фирмы "Орtibеlt" |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.05.04.230 | Сетка |
Загрузка ...
|
|
| 9 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | РСМ-10.05.04.517А | Кронштейн |
Загрузка ...
|
|
| 14 | РСМ-10Б.05.04.030 | Установка гидронасоса |
Загрузка ...
|
|
| 15 | РСМ-10.05.04.160В | Настил |
Загрузка ...
|
|
| 15 | РСМ-8.05.04.160В | Настил |
Загрузка ...
|
|
| 16 | РСМ-100.07.00.441 | Крышка |
Загрузка ...
|
|
| 17 | РСМ-8.05.04.220В | Опора |
Загрузка ...
|
|
| 17 | РСМ-10.05.04.240В | Опора |
Загрузка ...
|
|
| 18 | РСМ-8.05.04.010В | Рама |
Загрузка ...
|
|
| 18 | РСМ-10.05.04.010В | Рама |
Загрузка ...
|
|
| 19 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | РСМ-10.05.04.615 | Шайба сферическая или РСМ-10.05.04.008 |
Загрузка ...
|
|
| 20 | РСМ-10.05.04.008 | Шайба сферическая или РСМ-10.05.04.615 |
Загрузка ...
|
|
| 21 | М20-6gх90.78.66.019 | Болт |
Загрузка ...
|
|
| 22 | М16-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 24 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | РСМ-8.05.04.040В | Рамка масляного радиатора |
Загрузка ...
|
|
| 26 | РСМ-10.05.04.040В | Рамка масляного радиатора |
Загрузка ...
|
|
| 27 | М10х35 | Болт |
Загрузка ...
|
|
| 28 | М10-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | РСМ-10.05.04.380А | Кронштейн |
Загрузка ...
|
|
| 30 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10.05.04.438А | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
