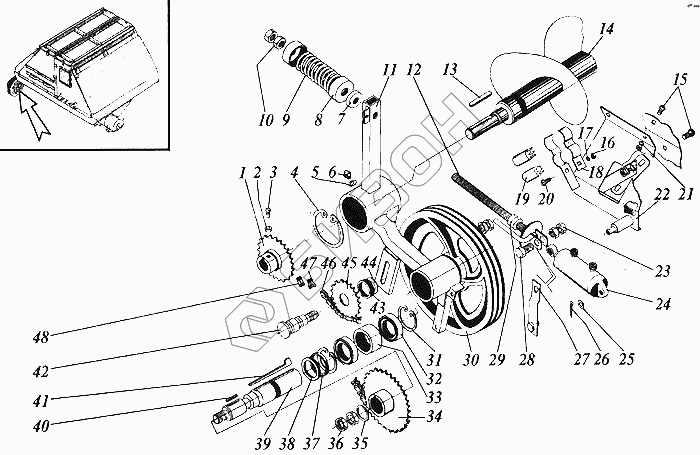

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Привод выгрузного шнека
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.45.990 | Звездочка z-24 t-25,4 |
Загрузка ...
|
|
| 2 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | М10-6gх25.22Н.019 | Винт |
Загрузка ...
|
|
| 4 | С108 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 2.2.45.Ц6хр | Масленка |
Загрузка ...
|
|
| 7 | РСМ-10.01.45.017 | Втулка |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.588 | Стакан |
Загрузка ...
|
|
| 9 | РСМ-10.01.45.631 | Пружина |
Загрузка ...
|
|
| 10 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | РСМ-10.01.45.970 | Рычаг |
Загрузка ...
|
|
| 12 | РСМ-10.01.45.980 | Тяга М16 |
Загрузка ...
|
|
| 13 | 14х9х70 | Шпонка |
Загрузка ...
|
|
| 14 | РСМ-10.01.45.840 | Шнек |
Загрузка ...
|
|
| 15 | М10х25 | Болт |
Загрузка ...
|
|
| 16 | М8х6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 19 | ДО-13-1 | Датчик оборотов |
Загрузка ...
|
|
| 20 | М8х20 | Болт |
Загрузка ...
|
|
| 21 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | РСМ-10.01.45.430Д | Кронштейн |
Загрузка ...
|
|
| 23 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | ГА-93.000 | Гидроцилиндр |
Загрузка ...
|
|
| 25 | С14х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 26 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 27 | РСМ-10.01.00.810А | Кронштейн |
Загрузка ...
|
|
| 28 | М14-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | РСМ-10.01.45.607 | Гайка М16 |
Загрузка ...
|
|
| 30 | РСМ-10.01.45.420В | Шкив |
Загрузка ...
|
|
| 31 | С100 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 32 | 180609КС17 | Подшипник |
Загрузка ...
|
|
| 33 | РСМ-10.01.45.018А | Втулка |
Загрузка ...
|
|
| 34 | РСМ-10.01.45.790 | Звездочка z-21 t-25,4 |
Загрузка ...
|
|
| 35 | С24х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 36 | М24х26Н.04.019 | Гайка |
Загрузка ...
|
|
| 37 | РСМ-10.01.45.021 | Втулка |
Загрузка ...
|
|
| 38 | С42х3.01.019 | Шайба |
Загрузка ...
|
|
| 39 | РСМ-10.01.45.634А | Ось |
Загрузка ...
|
|
| 40 | 12х8х45 | Шпонка |
Загрузка ...
|
|
| 41 | 54-61810-03 | Шпонка специальная или 54-61810 54-61810-01 -02 |
Загрузка ...
|
|
| 41 | 54-61810-02 | Шпонка специальная или 54-61810 54-61810-01 -03 |
Загрузка ...
|
|
| 41 | 54-61810-01 | Шпонка специальная или 54-61810 54-61810-02 -03 |
Загрузка ...
|
|
| 41 | 54-61810 | Шпонка специальная |
Загрузка ...
|
|
| 42 | Н.206.20.002 | Ось |
Загрузка ...
|
|
| 43 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 44 | С20х1.01.10.019 | Шайба |
Загрузка ...
|
|
| 45 | 54-151-3-3 | Звездочка z-14 t-25,4 или Н206.08.000А |
Загрузка ...
|
|
| 46 | ПР-25,4-6000 | Цепь n=73 звена |
Загрузка ...
|
|
| 47 | С-ПР-25,4-6000 | Звено |
Загрузка ...
|
|
| 48 | П-ПР-25,4-6000 | Звено переходное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
