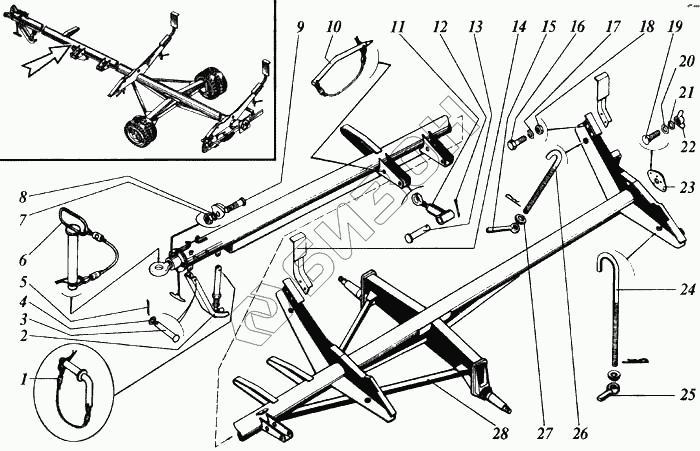

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Рама тележки для транспортирования жатки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 55-132-1-5-3-1 | Фиксатор |
Загрузка ...
|
|
| 2 | 55-132-1-5А | Устройство опорное |
Загрузка ...
|
|
| 3 | 6-16В12х110.35.Ц9Хр | Ось |
Загрузка ...
|
|
| 4 | 16.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 6 | 3518060-10680 | Шкворень |
Загрузка ...
|
|
| 7 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 20Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | М20-6gх60.66.35.019 | Болт |
Загрузка ...
|
|
| 10 | 3518050-12720А | Штырь со шплинтом |
Загрузка ...
|
|
| 11 | 3518060-10910А | Стойка |
Загрузка ...
|
|
| 12 | 5х45.019 | Шплинт |
Загрузка ...
|
|
| 13 | 6-22В12х95.35.Ц9Хр | Ось |
Загрузка ...
|
|
| 14 | 3518060-10440 | Ориентир |
Загрузка ...
|
|
| 15 | 7061-0026 | Рукоятка |
Загрузка ...
|
|
| 16 | М12х25 | Болт |
Загрузка ...
|
|
| 17 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | М12.6.019 | Гайка |
Загрузка ...
|
|
| 19 | М8х25 | Болт |
Загрузка ...
|
|
| 20 | 8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 23 | 3518060-141055А | Заслонка |
Загрузка ...
|
|
| 24 | 3518060-16536 | Крюк задний |
Загрузка ...
|
|
| 25 | 7061-0033 | Рукоятка |
Загрузка ...
|
|
| 26 | 3518060-16535 | Крюк |
Загрузка ...
|
|
| 27 | 3518060-16606 | Шайба сферическая |
Загрузка ...
|
|
| 28 | 3518060-10450В | Рама тележки |
Загрузка ...
|
|
| 28 | 3518060-10450В-02 | Рама тележки |
Загрузка ...
|
|
| 28 | 3518060-10450В-01 | Рама тележки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
