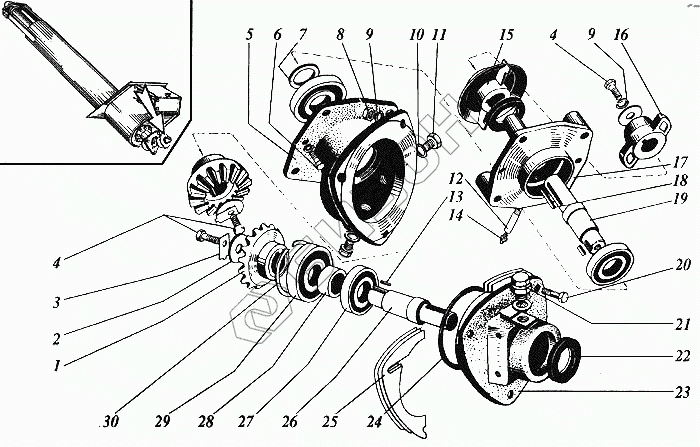

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Редуктор шнека зернового наклонного
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.47.605В | Шестерня |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.417Б | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10Б.01.47.502 | Шайба |
Загрузка ...
|
|
| 4 | М10-8gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.101Г | Корпус редуктора |
Загрузка ...
|
|
| 6 | М8-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 11 | РСМ-10.01.47.606А | Пробка |
Загрузка ...
|
|
| 12 | РСМ-10.01.47.802 | Трубка |
Загрузка ...
|
|
| 13 | 8х7х25 | Шпонка |
Загрузка ...
|
|
| 14 | 1.2Ц6хр | Масленка |
Загрузка ...
|
|
| 15 | РСМ-10.01.47.120 | Крыльчатка |
Загрузка ...
|
|
| 16 | РСМ-10.01.47.301 | Сфера |
Загрузка ...
|
|
| 17 | РСМ-10.01.47.103Б | Крышка |
Загрузка ...
|
|
| 18 | 8х7х50 | Шпонка (для комбайнов с копнителем) |
Загрузка ...
|
|
| 19 | РСМ-10.01.47.604Б | Вал |
Загрузка ...
|
|
| 20 | М10-8gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 22 | 1.2-35х58-1 | Манжета |
Загрузка ...
|
|
| 23 | РСМ-10.01.47.102Д | Стакан |
Загрузка ...
|
|
| 24 | 108-112-30-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | РСМ-10.01.47.418-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | РСМ-10.01.47.418-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 25 | РСМ-10.01.47.418 | Прокладка регулировочная |
Загрузка ...
|
|
| 26 | РСМ-10.01.47.603Б | Вал |
Загрузка ...
|
|
| 27 | 60206К | Подшипник |
Загрузка ...
|
|
| 28 | РСМ-10.01.47.004 | Втулка |
Загрузка ...
|
|
| 29 | 306К | Подшипник |
Загрузка ...
|
|
| 30 | С72 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
