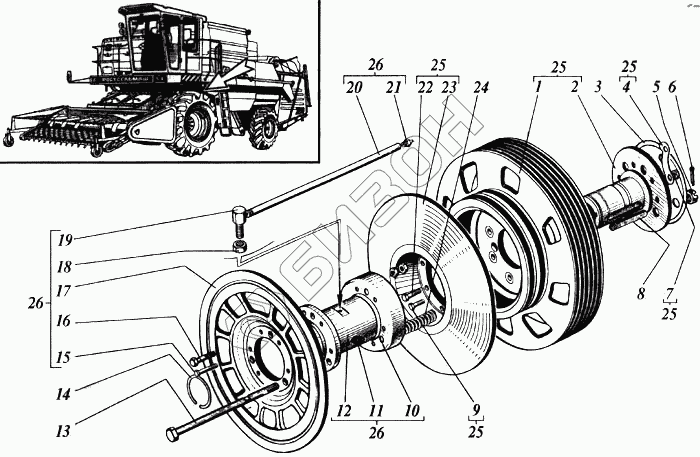

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Шкив вариатора ведущий
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10Б.01.15.008 | Шкив |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.609А | Ступица или РСМ-10.01.15.440А |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.440А | Ступица или РСМ-10.01.15.609А |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.490 | Конус |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.424Б-01 | Шайба стопорная |
Загрузка ...
|
|
| 4 | РСМ-10.01.15.424Б | Шайба стопорная |
Загрузка ...
|
|
| 5 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 7 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | РСМ-10.01.15.637 | Шпонка |
Загрузка ...
|
|
| 9 | М16х1,5-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.01.15.446 | Кожух |
Загрузка ...
|
|
| 11 | РСМ-10.01.18.003А-01 | Кольцо |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.450 | Ступица или РСМ-10.01.15.611А |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.611А | Ступица или РСМ-10.01.15.450 |
Загрузка ...
|
|
| 13 | РСМ-10Б.01.15.639 | Болт |
Загрузка ...
|
|
| 14 | С95 | Кольцо ГОСТ 13940-86 |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.638 | Болт специальный |
Загрузка ...
|
|
| 16 | М16х1,5-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.01.15.103Г | Диск |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.613 | Переходник |
Загрузка ...
|
|
| 20 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 21 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 22 | РСМ-10.01.15.638-01 | Болт специальный |
Загрузка ...
|
|
| 23 | РСМ-10.01.15.102В | Диск |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.605 | Пружина |
Загрузка ...
|
|
| 25 | РСМ-10.01.15.140Б | Блок приводной |
Загрузка ...
|
|
| 26 | РСМ-10.01.15.150Б | Диск подвижный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
