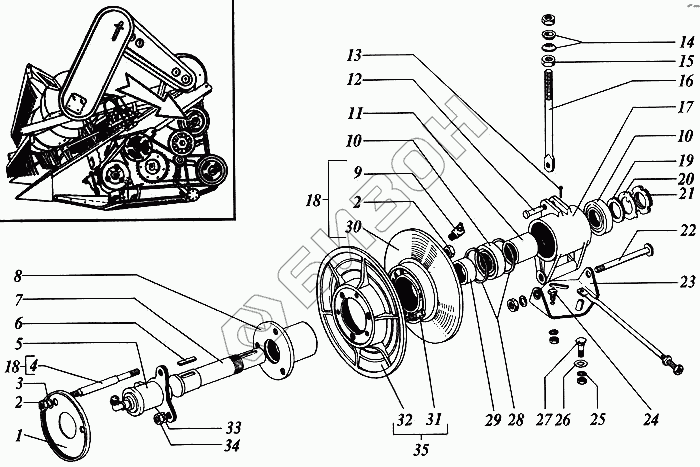

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Шкив ведущий вариатора мотовила
1
2
2
3
4
5
6
7
8
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518050-14769 | Диск |
Загрузка ...
|
|
| 2 | М14х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 14Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | 3518050-16385 | Шпилька |
Загрузка ...
|
|
| 5 | ГА-83.000 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | 2-12х8х50 | Шпонка |
Загрузка ...
|
|
| 7 | 3518050-16058А | Вал |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.103 | Ступица |
Загрузка ...
|
|
| 8 | 3518050-11023А | Ступица или РСМ-10.08.01.103 |
Загрузка ...
|
|
| 9 | 2.3Ц6хр | Масленка |
Загрузка ...
|
|
| 10 | 180508К10С27 | Подшипник или 180508К2С17 |
Загрузка ...
|
|
| 10 | 180508К2С17 | Подшипник или 180508К10С27 |
Загрузка ...
|
|
| 11 | 3518050-18015-01 | Втулка |
Загрузка ...
|
|
| 12 | 6-12В12х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 13 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 14 | РСМ-100.05.06.601 | Шайба или РСМ-10.08.01.602 |
Загрузка ...
|
|
| 14 | 7019-0395 | Шайба или РСМ-100.05.06.601 |
Загрузка ...
|
|
| 15 | М16.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 3518050-16241А | Винт |
Загрузка ...
|
|
| 17 | 3518050-11036А | Корпус или РСМ-10.08.01.104А |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.104А | Корпус |
Загрузка ...
|
|
| 18 | 3518050-12510Б | Диск |
Загрузка ...
|
|
| 19 | 80441 | Кольцо распорное |
Загрузка ...
|
|
| 20 | Н39х1,4.01.019 | Шайба стопорная |
Загрузка ...
|
|
| 21 | М39х1,5.6Н.05.019 | Гайка |
Загрузка ...
|
|
| 22 | М16-6gх150.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 3518050-13430А | Плита |
Загрузка ...
|
|
| 24 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | 3518050-15245 | Шайба или С16х3,9.01.019 |
Загрузка ...
|
|
| 27 | М16х40 | Болт |
Загрузка ...
|
|
| 28 | С80 | Кольцо |
Загрузка ...
|
|
| 29 | 3518050-18015 | Втулка |
Загрузка ...
|
|
| 30 | РСМ-10.08.01.102 | Диск |
Загрузка ...
|
|
| 30 | 3518050-11009А | Диск или РСМ-10.08.01.102 |
Загрузка ...
|
|
| 31 | 3518050-16344 | Болт |
Загрузка ...
|
|
| 32 | РСМ-10.08.01.106 | Диск |
Загрузка ...
|
|
| 32 | 3518050-11008А | Диск или РСМ-10.08.01.106 |
Загрузка ...
|
|
| 33 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 34 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 3518050-12520А | Диск неподвижный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
