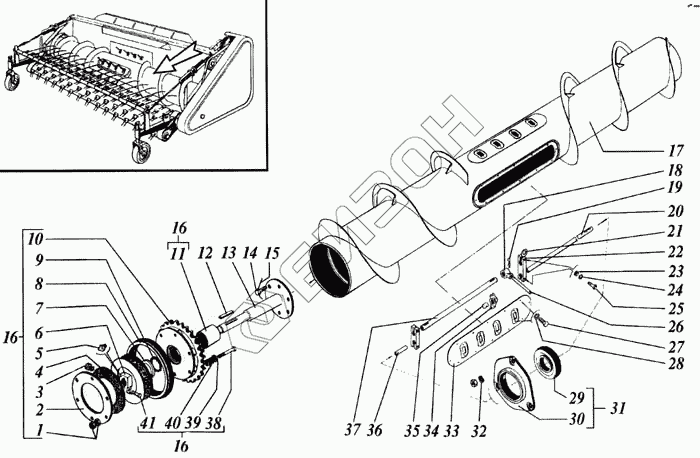

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Шнек, устройство предохранительное шнека
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
17
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | РСМ-10.08.01.513А | Диск нажимной |
Загрузка ...
|
|
| 3 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | РСМ-10.08.01.026 | Накладка сцепления или 54-00793 |
Загрузка ...
|
|
| 4 | 54-00793 | Накладка сцепления или РСМ-10.08.01.026 |
Загрузка ...
|
|
| 5 | 1.2-Ц6Хр | Масленка |
Загрузка ...
|
|
| 6 | РСМ-10.08.01.680 | Ступица трения |
Загрузка ...
|
|
| 7 | РСМ-10.08.01.521 | Обойма |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.005 | Кожух |
Загрузка ...
|
|
| 9 | СП-80-67-6 | Кольцо или СП-80-67-5 |
Загрузка ...
|
|
| 9 | СП-80-67-5 | Кольцо или СП-80-67-6 |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.690 | Звездочка z=50 t=19,05 |
Загрузка ...
|
|
| 11 | РСМ-10.08.01.009 | Втулка |
Загрузка ...
|
|
| 12 | 8х7х70 | Шпонка |
Загрузка ...
|
|
| 13 | РСМ-10.08.01.634 | Вал шнека |
Загрузка ...
|
|
| 14 | 3М12-6g30.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 2,5-0-4 | Проволока (см) |
Загрузка ...
|
|
| 16 | РСМ-10.08.01.510 | Устройство предохранительное шнека |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.020 | Корпус шнека |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.020-01 | Корпус шнека |
Загрузка ...
|
|
| 18 | 3518050-16810 | Втулка пальца |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.647А | Фиксатор или 3518050-16476 |
Загрузка ...
|
|
| 19 | 3518050-16476 | Фиксатор или РСМ-10.08.01.647А |
Загрузка ...
|
|
| 20 | РСМ-10.08.01.607-01 | Ось шнека правая |
Загрузка ...
|
|
| 20 | РСМ-10.08.01.607 | Ось шнека правая |
Загрузка ...
|
|
| 21 | 60144 | Шпонка |
Загрузка ...
|
|
| 22 | РСМ-10.08.01.502 | Подвеска или 54-51512 |
Загрузка ...
|
|
| 22 | 54-51512 | Подвеска или РСМ-10.08.01.502 |
Загрузка ...
|
|
| 23 | М12х1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | М12х1,25-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | РСМ-10.08.01.612 | Палец |
Загрузка ...
|
|
| 27 | М8х20.66.019 | Болт |
Загрузка ...
|
|
| 28 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 29 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 30 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 31 | РСМ-10.27.01.340 | Опора подшипника |
Загрузка ...
|
|
| 32 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 33 | РСМ-10.08.01.535 | Крышка |
Загрузка ...
|
|
| 34 | РСМ-10.08.01.550 | Обойма или РСМ-10.08.01.530 |
Загрузка ...
|
|
| 34 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 35 | РСМ-10.08.01.025А | Глазок |
Загрузка ...
|
|
| 36 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 37 | 3518050-18217 | Труба |
Загрузка ...
|
|
| 38 | М10-8gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 40 | РСМ-10.08.01.624 | Пружина |
Загрузка ...
|
|
| 41 | 2М12-8gх55.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
