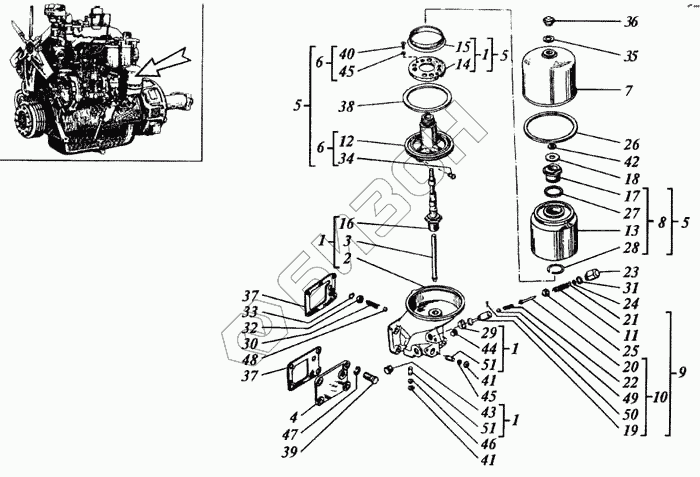

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Центрифуга масляная полнопоточная
1
1
1
1
2
3
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
45
46
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 23-10С1 | 23-10С1 | Центрифуга масляная полнопоточная |
Загрузка ...
|
|
| 1 | 23-10С4 | Корпус центрифуги |
Загрузка ...
|
|
| 2 | 23-1001А | Корпус центрифуги |
Загрузка ...
|
|
| 3 | 23-1004 | Трубка маслоотводящая |
Загрузка ...
|
|
| 4 | 23-1074 | Крышка |
Загрузка ...
|
|
| 5 | 60-10003.02-01 | Ротор |
Загрузка ...
|
|
| 6 | 60-10010.02-01 | Остов ротора |
Загрузка ...
|
|
| 7 | 60-10011.01 | Колпак |
Загрузка ...
|
|
| 8 | 60-10012.01 | Остов ротора |
Загрузка ...
|
|
| 9 | 60-10013.00 | Клапан предохранительный |
Загрузка ...
|
|
| 10 | 60-10014.30 | Клапан перепускной |
Загрузка ...
|
|
| 11 | 60-10106.00 | Пружина |
Загрузка ...
|
|
| 12 | 60-10108.04 | Остов ротора |
Загрузка ...
|
|
| 13 | 60-10109.03 | Крышка ротора |
Загрузка ...
|
|
| 14 | 60-10110.01 | Маслоотражатель |
Загрузка ...
|
|
| 15 | 60-10111.01 | Насадок |
Загрузка ...
|
|
| 16 | 60-10112.00 | Ось ротора |
Загрузка ...
|
|
| 17 | 60-10113.01 | Гайка ротора |
Загрузка ...
|
|
| 18 | 60-10118.00 | Шайба упорная |
Загрузка ...
|
|
| 19 | 60-10120.00 | Клапан |
Загрузка ...
|
|
| 20 | 60-10121.00 | Шток |
Загрузка ...
|
|
| 21 | 60-10123.00 | Шайба |
Загрузка ...
|
|
| 22 | 60-10127.00 | Пружина |
Загрузка ...
|
|
| 23 | 60-10128.00 | Пробка клапана |
Загрузка ...
|
|
| 24 | 60-10130.00 | Прокладка |
Загрузка ...
|
|
| 25 | 60-10131.01 | Упор |
Загрузка ...
|
|
| 26 | 60-10165.00 | Прокладка колпака |
Загрузка ...
|
|
| 27 | 60-10171.01 | Прокладка |
Загрузка ...
|
|
| 28 | 60-10177.10 | Кольцо |
Загрузка ...
|
|
| 29 | 14-1023Б | Седло клапана |
Загрузка ...
|
|
| 30 | 14-1027А | Пружина перепускного клапана |
Загрузка ...
|
|
| 31 | 14-0129 | Прокладка |
Загрузка ...
|
|
| 32 | 14-1030 | Седло пружины |
Загрузка ...
|
|
| 33 | 14-1040 | Кольцо стопорное |
Загрузка ...
|
|
| 34 | 14-1047А | Форсунка |
Загрузка ...
|
|
| 35 | 14-1059 | Прокладка |
Загрузка ...
|
|
| 36 | 14-1060-1 | Гайка колпака |
Загрузка ...
|
|
| 37 | СМД1-1022 | Прокладка |
Загрузка ...
|
|
| 38 | 60-10166.00 | Кольцо 135-140-33-4 |
Загрузка ...
|
|
| 39 | М12-6gх30.88 | Болт |
Загрузка ...
|
|
| 40 | ВМ6-6gх10.45 | Винт |
Загрузка ...
|
|
| 41 | М10-6Н.6 | Гайка |
Загрузка ...
|
|
| 42 | М12х1.25-6Н.6 | Гайка |
Загрузка ...
|
|
| 43 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 44 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 45 | 6.65Г.05 | Шайба |
Загрузка ...
|
|
| 46 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 47 | 12.65Г.05 | Шайба |
Загрузка ...
|
|
| 48 | Б15,000-200 | Шарик |
Загрузка ...
|
|
| 49 | В7,938-200 | Шарик |
Загрузка ...
|
|
| 50 | 1,6х12-005 | Шплинт |
Загрузка ...
|
|
| 51 | М10х22.88 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
