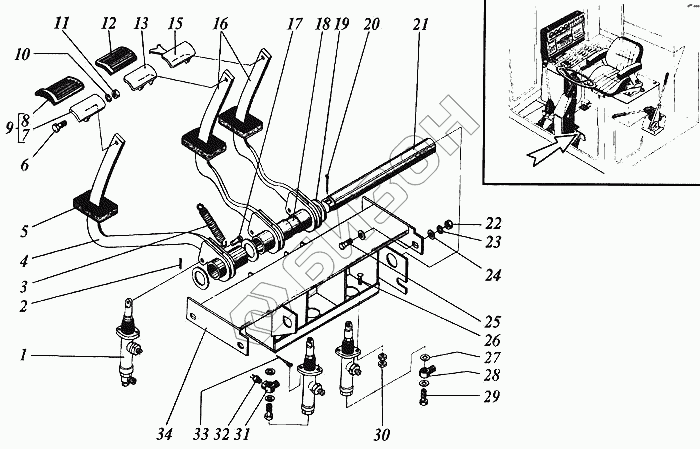

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Управление тормозами
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.14.150 | Главный цилиндр |
Загрузка ...
|
|
| 2 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 3 | 54-60926 | Пружина |
Загрузка ...
|
|
| 4 | РСМ-10.04.14.080 | Стойка педали |
Загрузка ...
|
|
| 5 | РСМ-10.04.14.002 | Уплотнение |
Загрузка ...
|
|
| 6 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | РСМ-10.04.14.100 | Опора педали |
Загрузка ...
|
|
| 8 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 9 | РСМ-10.04.14.090 | Педаль |
Загрузка ...
|
|
| 10 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | А13.34.001 | Чехол |
Загрузка ...
|
|
| 13 | РСМ-10.04.14.040 | Опора педали |
Загрузка ...
|
|
| 14 | РСМ-10.04.14.020 | Педаль левая |
Загрузка ...
|
|
| 15 | РСМ-10.04.14.050 | Опора педали |
Загрузка ...
|
|
| 16 | РСМ-800.01.21.020 | Стойка педали |
Загрузка ...
|
|
| 17 | 6-8в12х30.35.Ц15хр | Ось |
Загрузка ...
|
|
| 18 | РСМ-100.05.00.002 | Втулка |
Загрузка ...
|
|
| 19 | С30х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 21 | РСМ-800.01.21.601 | Ось |
Загрузка ...
|
|
| 22 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | С12х30.01.019 | Шайба |
Загрузка ...
|
|
| 25 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М8х35 | Болт |
Загрузка ...
|
|
| 27 | 75Ш-00005 | Прокладка |
Загрузка ...
|
|
| 28 | РСМ-10.04.14.307 | Угольник |
Загрузка ...
|
|
| 29 | 54-60303 | Болт |
Загрузка ...
|
|
| 30 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 54-30166 | Угольник |
Загрузка ...
|
|
| 32 | ВК12-Б | Включатель света "стоп" гидравлический |
Загрузка ...
|
|
| 33 | РСМ-10.10.10.690 | Провод массы |
Загрузка ...
|
|
| 34 | РСМ-10.04.14.190 | Мостик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
