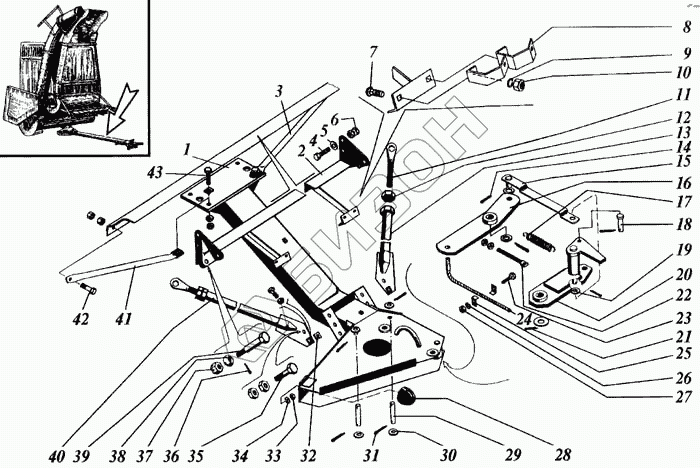

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка автосцепки
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.14.10.020В | Опора |
Загрузка ...
|
|
| 2 | РСМ-10Б.14.55.020 | Поперечина |
Загрузка ...
|
|
| 2 | РСМ-8Б.14.55.020 | Поперечина |
Загрузка ...
|
|
| 3 | РСМ-10Б.14.55.010 | Растяжка |
Загрузка ...
|
|
| 3 | РСМ-8Б.14.55.010 | Растяжка |
Загрузка ...
|
|
| 4 | М16-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | С16х3.01.019 | Шайба |
Загрузка ...
|
|
| 6 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | М8х30 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10Б.14.55.502 | Кронштейн |
Загрузка ...
|
|
| 9 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | РСМ-10.14.10.634А | Серьга |
Загрузка ...
|
|
| 12 | М30х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | РСМ-10.14.10.260А-01 | Тяга |
Загрузка ...
|
|
| 14 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 15 | РСМ-10.14.10.150А | Связь |
Загрузка ...
|
|
| 16 | РСМ-10.14.10.140А | Рычаг |
Загрузка ...
|
|
| 17 | РСМ-10.14.10.604Б | Пружина |
Загрузка ...
|
|
| 18 | 6-10b12х36.35.Ц9хр | Ось |
Загрузка ...
|
|
| 19 | С10х01.019 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.14.10.120А | Рычаг |
Загрузка ...
|
|
| 21 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 22 | 44-60270 | Винт с ушком |
Загрузка ...
|
|
| 23 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | РСМ-10.14.10.240Б | Трос |
Загрузка ...
|
|
| 25 | АП-4062 | Планка |
Загрузка ...
|
|
| 26 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 27 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | РСМ-10.14.10.230 | Буфер |
Загрузка ...
|
|
| 29 | РСМ-10.14.10.606А | Ось |
Загрузка ...
|
|
| 30 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 31 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 32 | РСМ-10.14.10.423А | Шайба |
Загрузка ...
|
|
| 33 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 35 | М16-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 37 | М18х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | 54-60542 | Кольцо сферическое |
Загрузка ...
|
|
| 39 | 54-60545 | Палец |
Загрузка ...
|
|
| 40 | РСМ-10.14.10.260А | Тяга |
Загрузка ...
|
|
| 41 | РСМ-8Б.14.55.010-01 | Растяжка |
Загрузка ...
|
|
| 41 | РСМ-10Б.14.55.010-01 | Растяжка |
Загрузка ...
|
|
| 42 | М12-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | М16-6gх75.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
