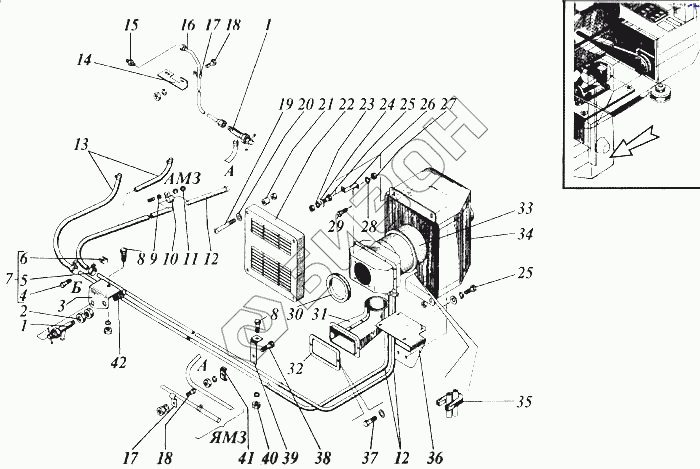

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка отопителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
33
34
35
35
36
37
38
39
40
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ВС-11 Кран
Загрузка ...
2 М24х2-6Н.6.019 Гайка
Загрузка ...
3 РСМ-10.04.24.408А Кронштейн
Загрузка ...
4 М6-6gх35.56.016 Болт
Загрузка ...
5 А23.02.251 Лента
Загрузка ...
6 А23.02.163 Гайка
Загрузка ...
7 Хомут (для двигателя ЯМЗ) Хомут (для двигателя ЯМЗ)
Загрузка ...
7 54-0-139 Хомут (кроме двигателя ЯМЗ)
Загрузка ...
8 М8-6gх20.88.35.019 Болт
Загрузка ...
9 12Т.65Г.019 Шайба
Загрузка ...
10 РСМ-10Б.04.33.501 Скоба (для АМЗ)
Загрузка ...
11 М12-6Н.6.019 Гайка
Загрузка ...
12 Рукав L-2000 мм 16х25-16 для ЯМЗ Рукав L-2000 мм 16х25-16 для ЯМЗ
Загрузка ...
12 РСМ-10.04.24.006-01 Рукав L-2000 мм 16х25-16 для СМД
Загрузка ...
12 Рукав L-2000 мм 16х25-16 для АМЗ Рукав L-2000 мм 16х25-16 для АМЗ
Загрузка ...
13 Рукав L-1000 мм 16х25-16 для АМЗ Рукав L-1000 мм 16х25-16 для АМЗ
Загрузка ...
13 РСМ-10.04.24.006 Рукав L-1000 мм 16х25-16 для СМД
Загрузка ...
14 РСМ-10Б.06.00.201-01 Опора (для ЯМЗ)
Загрузка ...
15 РСМ-10Б.04.37.602 Переходник (для ЯМЗ)
Загрузка ...
16 РСМ-10Б.04.37.010 Трубопровод (для ЯМЗ)
Загрузка ...
17 РСМ-10.09.01.431 Скоба (для ЯМЗ)
Загрузка ...
18 М8-6gх30.88.35.019 Болт
Загрузка ...
19 РСМ-10.04.24.602А Винт
Загрузка ...
20 С6х1,4.01.019 Шайба
Загрузка ...
21 РСМ-10.04.20.806 Втулка
Загрузка ...
22 РСМ-10.04.24.007А Щиток
Загрузка ...
23 8Т.65Г.019 Шайба
Загрузка ...
24 С8х1,4.01.019 Шайба
Загрузка ...
25 М8-6gх16.88.35.019 Болт
Загрузка ...
26 РСМ-10.04.24.404 Растяжка
Загрузка ...
27 М6.6Н.6.019 Гайка
Загрузка ...
28 5Т.65Г.019 Шайба (кол-во деталей - по потребности)
Загрузка ...
29 ВМ-5-6gх10.88.35.019 Винт
Загрузка ...
30 РСМ-10.04.24.004 Кольцо
Загрузка ...
31 РСМ-10.04.24.030 Дефлектор
Загрузка ...
32 РСМ-10.04.24.003 Прокладка
Загрузка ...
33 ОТ2.13.001-04 Отопитель "У"
Загрузка ...
33 ОТ2.13.001-05 Отопитель "Т"
Загрузка ...
33 ОТ2.13.001-03 Отопитель
Загрузка ...
34 РСМ-10.04.24.050 Кожух
Загрузка ...
35 РСМ-10.04.24.005 Уплотнение или 88.45.295
Загрузка ...
35 88.45.295 Уплотнение или РСМ-10.04.24.005
Загрузка ...
36 РСМ-10.04.24.010 Кронштейн
Загрузка ...
37 М6-6gх35.48.019 Болт
Загрузка ...
38 М8-6gх35.88.35.019 Болт
Загрузка ...
39 РСМ-10.04.24.407 Кронштейн
Загрузка ...
40 М8-6Н.6.019 Гайка
Загрузка ...
41 РСМ-10.09.01.411 Скоба (кроме двигателя ЯМЗ)
Загрузка ...
42 РСМ-10Б.04.24.020 Тройник (кроме двигателя ЯМЗ)
Загрузка ...
42 РСМ-10Б.04.37.020 Тройник (кроме двигателя ЯМЗ)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
