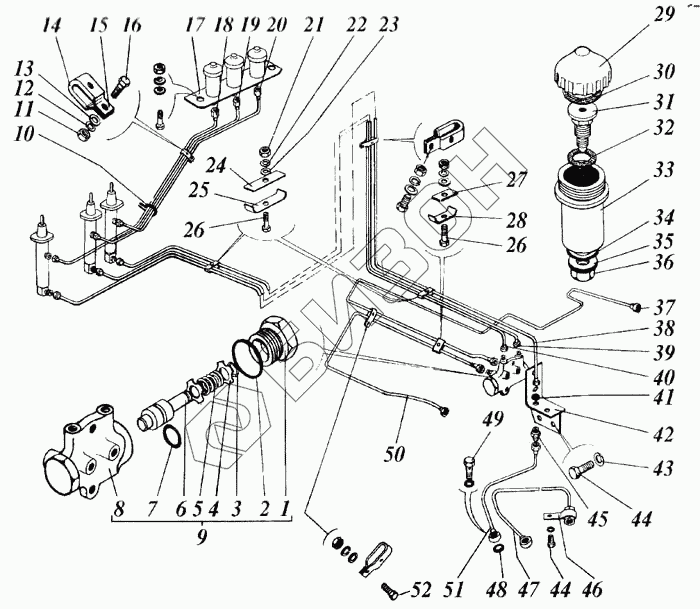

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка трубопроводов управления моста ведущих колес
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
44
45
46
47
47
48
49
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518090-56094 | Пробка |
Загрузка ...
|
|
| 2 | 3518090-50094-02 | Кольцо |
Загрузка ...
|
|
| 3 | С12 | Кольцо ГОСТ 13942-86 или 2С12 ГОСТ 13940-86 |
Загрузка ...
|
|
| 3 | 2С12 | Кольцо ГОСТ 13940-86 или С12 ГОСТ 13942-86 |
Загрузка ...
|
|
| 4 | 3518090-54116 | Шайба |
Загрузка ...
|
|
| 5 | 3518090-56093 | Пружина |
Загрузка ...
|
|
| 6 | 3518090-56092 | Поршень |
Загрузка ...
|
|
| 7 | 3518090-50094 | Кольцо или 3518090-40153 |
Загрузка ...
|
|
| 7 | 3518090-40153 | Кольцо или 3518090-50094 |
Загрузка ...
|
|
| 8 | 3518090-51002А | Корпус регулятора |
Загрузка ...
|
|
| 9 | 3518090-51050 | Регулятор давления |
Загрузка ...
|
|
| 10 | РСМ-10.10.30.005 | Хомут |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 13 | 8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 54-00670-13 | Прокладка изоляционная |
Загрузка ...
|
|
| 15 | 54-51456-02 | Скоба |
Загрузка ...
|
|
| 16 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | РСМ-10.04.34.501 | Опора |
Загрузка ...
|
|
| 18 | РСМ-10.04.34.180 | Трубопровод |
Загрузка ...
|
|
| 19 | РСМ-10.04.34.190 | Трубопровод |
Загрузка ...
|
|
| 20 | РСМ-10.04.34.200 | Трубопровод |
Загрузка ...
|
|
| 21 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 23 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10.04.34.508 | Накладка |
Загрузка ...
|
|
| 25 | 12.9.30 | Скоба ОСТ 23.2.120-84 |
Загрузка ...
|
|
| 26 | М6-6gх20.48.019 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.04.34.508-01 | Накладка |
Загрузка ...
|
|
| 28 | 8.6.18 | Скоба |
Загрузка ...
|
|
| 29 | 54-00135 | Крышка бачка |
Загрузка ...
|
|
| 30 | 54-5-1-4-4А | Сетка бачка |
Загрузка ...
|
|
| 31 | РСМ-10.04.34.604А | Штуцер бачка |
Загрузка ...
|
|
| 32 | 54-00102 | Прокладка штуцера |
Загрузка ...
|
|
| 33 | 54-00104 | Корпус бачка |
Загрузка ...
|
|
| 34 | РСМ-10.04.14.008 | Прокладка |
Загрузка ...
|
|
| 35 | С22х5.01.019 | Шайба |
Загрузка ...
|
|
| 36 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 37 | РСМ-10.04.34.110Б | Трубопровод |
Загрузка ...
|
|
| 37 | РСМ-8.04.34.110Б | Трубопровод |
Загрузка ...
|
|
| 38 | РСМ-10.04.34.050А | Трубопровод |
Загрузка ...
|
|
| 38 | РСМ-8.04.34.050А | Трубопровод |
Загрузка ...
|
|
| 39 | РСМ-10.04.34.090А | Трубопровод |
Загрузка ...
|
|
| 39 | РСМ-8.04.34.090А | Трубопровод |
Загрузка ...
|
|
| 40 | РСМ-8.04.34.080А | Трубопровод |
Загрузка ...
|
|
| 40 | РСМ-10.04.34.080А | Трубопровод |
Загрузка ...
|
|
| 41 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | РСМ-10.04.34.160А | Кронштейн |
Загрузка ...
|
|
| 43 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 44 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 54-61361 | Штуцер переходной |
Загрузка ...
|
|
| 46 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 47 | РСМ-8.04.34.210А | Трубопровод |
Загрузка ...
|
|
| 47 | РСМ-10.04.34.210 | Трубопровод |
Загрузка ...
|
|
| 48 | 011-015-25-2-6 | Кольцо |
Загрузка ...
|
|
| 49 | РСМ-10.04.34.603 | Болт поворотного угольника |
Загрузка ...
|
|
| 50 | РСМ-10.04.34.120Б | Трубопровод |
Загрузка ...
|
|
| 50 | РСМ-8.04.34.120Б | Трубопровод |
Загрузка ...
|
|
| 51 | РСМ-10.04.34.010Б | Трубопровод |
Загрузка ...
|
|
| 51 | РСМ-8.04.34.180 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
