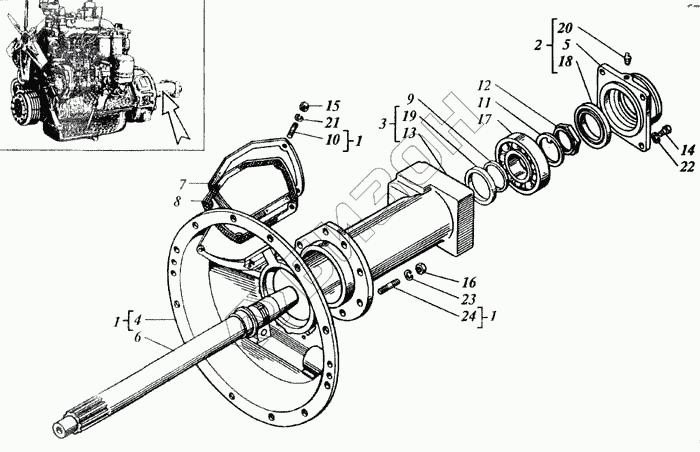

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Установка вала съема мощности с маховика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 31А-21С5 Картер муфты сцепления
Загрузка ...
2 31А-21С26-1 Корпус манжеты
Загрузка ...
3 31А-21С32-1 Корпус
Загрузка ...
4 31А-2101А Картер муфты сцепления
Загрузка ...
5 31А-2102-1 Корпус сальника
Загрузка ...
6 31А-2103-1 Вал сцепления
Загрузка ...
7 СМД9-2116-1 Крышка смотрового окна
Загрузка ...
8 СМД9-2117 Прокладка
Загрузка ...
9 17К-2133 Кольцо
Загрузка ...
10 14-2148 Шпилька
Загрузка ...
11 17К-2157 Шайба стопорная
Загрузка ...
12 20-0445 Гайка
Загрузка ...
13 31А-2160-1 Корпус
Загрузка ...
14 М10-6gх30.88 Болт
Загрузка ...
15 М8-6Н.6 Гайка
Загрузка ...
16 М12-6Н.6 Гайка
Загрузка ...
17 1312 Подшипник
Загрузка ...
18 2.2-52х75-1 Манжета
Загрузка ...
19 1.2-60х85-1 Манжета
Загрузка ...
20 1.3.Ц6 Масленка
Загрузка ...
21 8.65Г.05 Шайба
Загрузка ...
22 10.65Г.05 Шайба
Загрузка ...
23 12.65Г.05 Шайба
Загрузка ...
24 М12х35.88 Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
