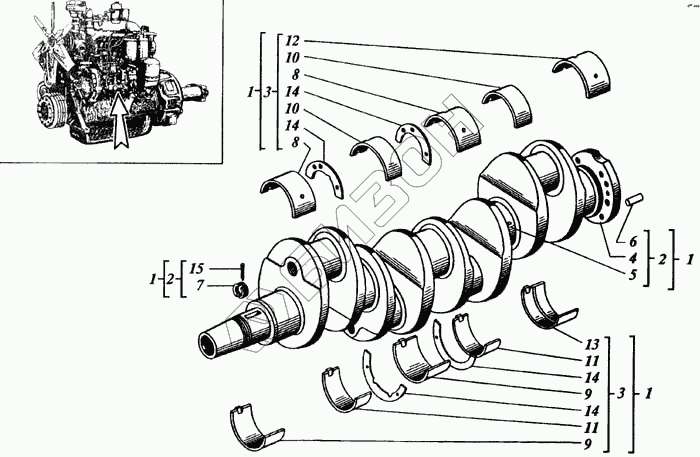

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Вал коленчатый
1
1
1
1
2
2
3
3
3
3
3
3
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23-04С8 | Вал коленчатый в комплекте |
Загрузка ...
|
|
| 2 | 23-04С9 | Вал коленчатый |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАН1 | Комплект .коренных вкладышей |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАР2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАР3 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАР1 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАР4 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 3 | А23.01-98-23/24сбАН2 | Комплект коренных вкладышей |
Загрузка ...
|
|
| 4 | 31-0401А | Вал коленчатый |
Загрузка ...
|
|
| 5 | 14-0408 | Трубка |
Загрузка ...
|
|
| 6 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 7 | 20-0411 | Заглушка |
Загрузка ...
|
|
| 7 | 22-0411 | Заглушка |
Загрузка ...
|
|
| 8 | А23.01-9821А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 9 | А23.01-9822А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 10 | А23.01-9823А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 11 | А23.01-9824А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 12 | А23.01-9825А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 13 | А23.01-9826А | Вкладыш коренного подшипника |
Загрузка ...
|
|
| 14 | А23-01-12001 | Полукольцо упорное |
Загрузка ...
|
|
| 15 | 4х22.005 | Шплинт |
Загрузка ...
|
|
| 15 | 4х25.005 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
