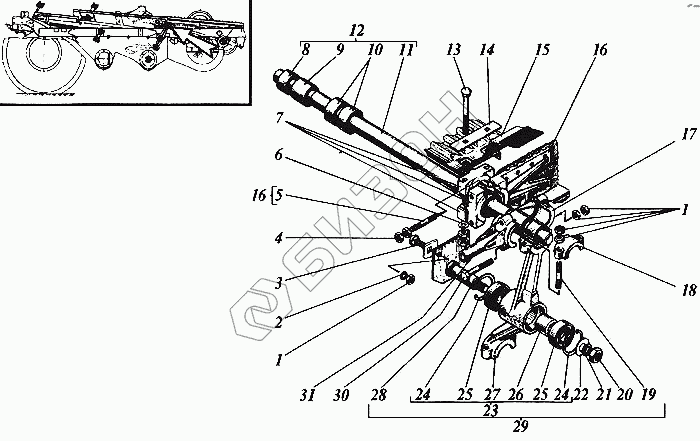

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Вал соединительный
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | М10х30 | Болт |
Загрузка ...
|
|
| 4 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | М12-6gх90.109.40.026 | Болт |
Загрузка ...
|
|
| 6 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-10.01.01.205Б | Хомут |
Загрузка ...
|
|
| 8 | 44Б-00239 | Втулка |
Загрузка ...
|
|
| 9 | РСМ-10.01.06.004 | Втулка |
Загрузка ...
|
|
| 10 | РСМ-10.01.06.005 | Втулка |
Загрузка ...
|
|
| 11 | РСМ-8.01.06.604 | Вал |
Загрузка ...
|
|
| 11 | РСМ-10.01.06.604 | Вал |
Загрузка ...
|
|
| 12 | РСМ-8.01.06.140 | Вал в сборе |
Загрузка ...
|
|
| 12 | РСМ-10.01.06.140 | Вал в сборе |
Загрузка ...
|
|
| 13 | М12х120 | Болт |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.01.404 | Пластина |
Загрузка ...
|
|
| 15 | РСМ-10.01.08.000 | Стрясная доска |
Загрузка ...
|
|
| 15 | РСМ-8.01.08.000 | Стрясная доска |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.06.010 | Борт верхнего решета |
Загрузка ...
|
|
| 17 | РСМ-10.01.01.305 | Хомут |
Загрузка ...
|
|
| 18 | 54-30127-01 | Крышка |
Загрузка ...
|
|
| 19 | РСМ-10.01.01.614 | Шпилька М10-8g, L=80 мм |
Загрузка ...
|
|
| 20 | М20.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 20Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | С20х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 23 | РСМ-10.01.01.100 | Рычаг |
Загрузка ...
|
|
| 24 | С62 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 25 | 180206К10С27 | Подшипник |
Загрузка ...
|
|
| 25 | 180206АС17 | Подшипник или 180206К10С27 |
Загрузка ...
|
|
| 26 | РСМ-10.01.01.004А | Втулка |
Загрузка ...
|
|
| 27 | РСМ-10.01.01.201А | Рычаг |
Загрузка ...
|
|
| 28 | РСМ-10.01.01.210 | Кронштейн |
Загрузка ...
|
|
| 29 | РСМ-10.01.01.070 | Рычаг двуплечий |
Загрузка ...
|
|
| 30 | М10-6gх85.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | РСМ-10Б.01.01.250 | Шатун привода очистки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
