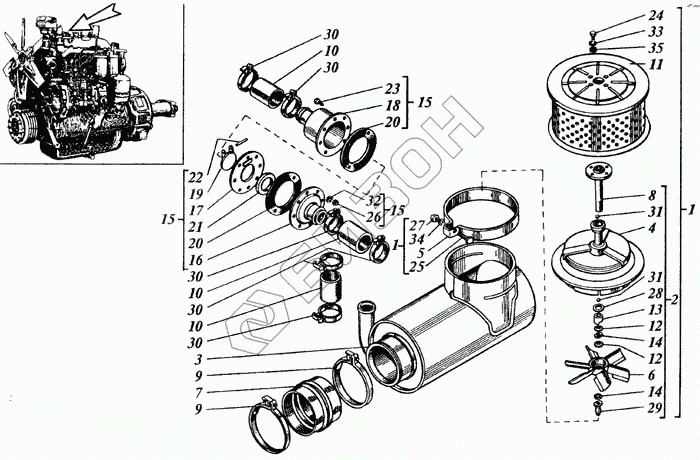

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Воздухозаборник и клапан эжектора
1
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
12
13
14
14
15
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
30
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21-12С3-1 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 2 | 21-12С6 | Ступица |
Загрузка ...
|
|
| 3 | 23-12С11 | Предочиститель инерционный |
Загрузка ...
|
|
| 4 | 21-12С10А | Корпус |
Загрузка ...
|
|
| 5 | 72-12200.00 | Хомут |
Загрузка ...
|
|
| 6 | 21-1290 | Турбина воздушная |
Загрузка ...
|
|
| 7 | 31А-1205 | Рукав ВП-6,3-125-146-У L=105 |
Загрузка ...
|
|
| 8 | 21-12С8 | Ось |
Загрузка ...
|
|
| 9 | 23-12С15-01 | Хомут стяжной |
Загрузка ...
|
|
| 10 | 23-1208 | Рукав 42х56,5-15, L=70 |
Загрузка ...
|
|
| 11 | 21-12С4 | Воздухозаборник |
Загрузка ...
|
|
| 12 | 72-12118.00 | Прокладка |
Загрузка ...
|
|
| 13 | 72-12121.00 | Конус |
Загрузка ...
|
|
| 14 | 72-12163.00 | Контргайка |
Загрузка ...
|
|
| 15 | 23-12С4 | Клапан эжектора |
Загрузка ...
|
|
| 16 | 23-12С20 | Крышка с трубой |
Загрузка ...
|
|
| 17 | 23-12С21 | Панель |
Загрузка ...
|
|
| 18 | 23-12С22 | Корпус |
Загрузка ...
|
|
| 19 | 23-12С23 | Клапан |
Загрузка ...
|
|
| 20 | 23-1233 | Прокладка |
Загрузка ...
|
|
| 21 | 23-1235 | Прокладка |
Загрузка ...
|
|
| 22 | 18Н-1268 | Ось клапана |
Загрузка ...
|
|
| 23 | М6-6gх12.88 | Болт |
Загрузка ...
|
|
| 24 | М8-6gх12.88 | Болт |
Загрузка ...
|
|
| 25 | М10-6gх35.88 | Болт |
Загрузка ...
|
|
| 26 | М6-7Н.6 | Гайка |
Загрузка ...
|
|
| 27 | М10-6Н.6 | Гайка |
Загрузка ...
|
|
| 28 | СТ23-15-2,5 | Кольцо |
Загрузка ...
|
|
| 29 | 1.1.Ц6 | Масленка |
Загрузка ...
|
|
| 30 | А23.02.180 | Хомут стяжной |
Загрузка ...
|
|
| 31 | 6-40 | Шарик |
Загрузка ...
|
|
| 32 | 6.65Г.05 | Шайба |
Загрузка ...
|
|
| 33 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 34 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 35 | 8х1,5.04.05 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
