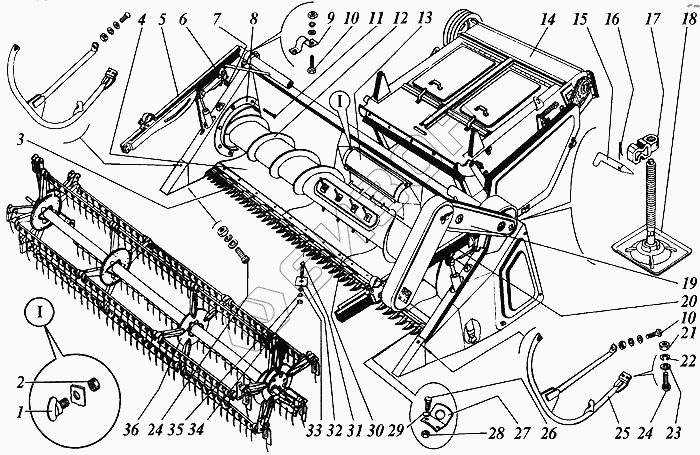

Графический каталог запасных частей к технике: РСМ Дон-1200Б. Жатвенная часть
1
2
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
10
11
12
12
12
12
12
12
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
30
31
32
32
33
34
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 2 | 44-00241 | Втулка |
Загрузка ...
|
|
| 3 | 3518050-121000-10 | Аппарат режущий |
Загрузка ...
|
|
| 3 | 3518050-121000-09 | Аппарат режущий |
Загрузка ...
|
|
| 3 | 3518050-121000-11 | Аппарат режущий |
Загрузка ...
|
|
| 4 | 3518050-12400-01 | Жатка с проставкой |
Загрузка ...
|
|
| 4 | 3518050-12400-03 | Жатка с проставкой |
Загрузка ...
|
|
| 4 | 3518050-12400-02 | Жатка с проставкой |
Загрузка ...
|
|
| 4 | 3518060-12400-02 | Жатка с проставкой |
Загрузка ...
|
|
| 4 | 3518060-12400-03 | Жатка с проставкой |
Загрузка ...
|
|
| 4 | 3518060-12400-01 | Жатка с проставкой |
Загрузка ...
|
|
| 5 | 3518050-12090 | Поддержка мотовила правая |
Загрузка ...
|
|
| 6 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М6-7Н.019 | Гайка |
Загрузка ...
|
|
| 8 | 3518050-14211А-01 | Кожух защитный |
Загрузка ...
|
|
| 9 | 3518050-15347 | Хомут |
Загрузка ...
|
|
| 10 | М10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 3518050-121360-02 | Шнек жатки или 3518050-11010-02 |
Загрузка ...
|
|
| 12 | 3518050-121360-03 | Шнек жатки или 3518050-11010-03 |
Загрузка ...
|
|
| 12 | 3518050-121360-08 | Шнек жатки или 3518050-11010-08 |
Загрузка ...
|
|
| 12 | 3518050-11010-02 | Шнек жатки или 3518050-121360-02 |
Загрузка ...
|
|
| 12 | 3518050-11010-03 | Шнек жатки или 3518050-121360-03 |
Загрузка ...
|
|
| 12 | 3518050-11010-08 | Шнек жатки или 3518050-121360-08 |
Загрузка ...
|
|
| 13 | 3518060-12140А | Крышка |
Загрузка ...
|
|
| 13 | 3518050-12140 | Крышка |
Загрузка ...
|
|
| 14 | 3518050-18010 | Камера наклонная |
Загрузка ...
|
|
| 14 | 3518060-18010А | Камера наклонная |
Загрузка ...
|
|
| 15 | 55-61325 | Фиксатор |
Загрузка ...
|
|
| 16 | 2.3,6х50.019 | Шплинт пружинный |
Загрузка ...
|
|
| 17 | РСМ-10.08.01.201 | Гайка |
Загрузка ...
|
|
| 17 | 3518050-12004А | Гайка или РСМ-10.08.01.201 |
Загрузка ...
|
|
| 18 | 3518050-12860А | Опора жатки |
Загрузка ...
|
|
| 19 | 3518050-10140 | Привод мотовила |
Загрузка ...
|
|
| 20 | 3518050-12080 | Поддержка мотовила левая |
Загрузка ...
|
|
| 21 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 23 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 24 | М10х30 | Болт |
Загрузка ...
|
|
| 25 | 3518050-10550А | Делитель |
Загрузка ...
|
|
| 26 | М16х45 | Болт |
Загрузка ...
|
|
| 26 | М16х35 | Болт |
Загрузка ...
|
|
| 27 | 3518050-121070 | Ушко с прокладкой |
Загрузка ...
|
|
| 27 | 3518050-15087 | Ушко |
Загрузка ...
|
|
| 28 | М16.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 30 | 3518050-14225 | Козырек крайний |
Загрузка ...
|
|
| 30 | 3518050-14226 | Козырек средний |
Загрузка ...
|
|
| 31 | М8х20 | Болт |
Загрузка ...
|
|
| 32 | РСМ-10.27.01.502 | Прокладка или 3518050-15256 |
Загрузка ...
|
|
| 32 | 3518050-15256 | Прокладка или РСМ-10.27.01.502 |
Загрузка ...
|
|
| 33 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 34 | М8.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 36 | 3518050-11800-03 | Мотовило |
Загрузка ...
|
|
| 36 | 3518050-11800-02 | Мотовило |
Загрузка ...
|
|
| 36 | 3518050-11900 | Мотовило |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
