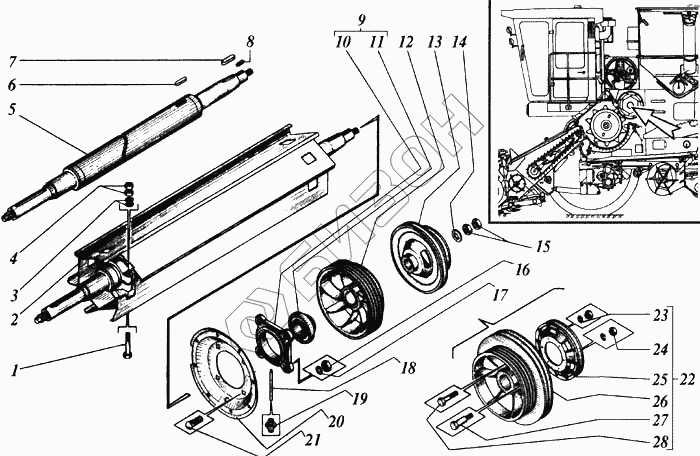

Графический каталог запасных частей к технике: РСМ Дон-1500А. Битер отбойный
1
1
2
2
3
4
5
5
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6gх120.88.35.019 | Болт |
Загрузка ...
|
|
| 1 | М16-6gх95.88.35.019 | Болт (соответственно для этой группы) или М16-6gх120.88.35.019 |
Загрузка ...
|
|
| 2 | РСМ-10.01.21.110 | Битер отбойный или РСМ-10.01.21.010А |
Загрузка ...
|
|
| 2 | РСМ-10.01.21.010А | Битер отбойный (соответственно для этой группы) или РСМ-10.01.21.110 |
Загрузка ...
|
|
| 3 | РСМ-10.01.21.404 | Шайба |
Загрузка ...
|
|
| 4 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | РСМ-10.01.21.140 | Вал сварной или РСМ-10.01.21.602А |
Загрузка ...
|
|
| 5 | РСМ-10.01.21.602А | Вал цельный (соответственно для этой группы) или РСМ-10.01.21.140 |
Загрузка ...
|
|
| 6 | 10х8х70 | Шпонка |
Загрузка ...
|
|
| 7 | 18х11х90 | Шпонка |
Загрузка ...
|
|
| 8 | 14х9х56 | Шпонка |
Загрузка ...
|
|
| 9 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 |
Загрузка ...
|
|
| 9 | РСМ-10.01.21.090 | Подшипник или опора Н.027.01.160 |
Загрузка ...
|
|
| 10 | РСМ-10.01.21.103 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 11314 | Подшипник |
Загрузка ...
|
|
| 12 | РСМ-10.01.21.170 | Шкив для комбайнов с копнителем или РСМ-10.01.21.108 |
Загрузка ...
|
|
| 12 | РСМ-10.01.21.108 | Шкив для комбайнов с копнителем или РСМ-10.01.21.170 |
Загрузка ...
|
|
| 12 | РСМ-10.01.21.080А | Шкив для комбайнов с копнителем или РСМ-10.01.21.170 или РСМ-10.01.21.108 |
Загрузка ...
|
|
| 13 | РСМ-10.01.21.106 | Шкив привода контрприводов |
Загрузка ...
|
|
| 14 | С24х6.01.019 | Шайба |
Загрузка ...
|
|
| 15 | М24х2-6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 16 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 18 | 44Б-80243 | Трубка |
Загрузка ...
|
|
| 19 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 20 | РСМ-10.01.21.403 | Фланец |
Загрузка ...
|
|
| 21 | М16х50 | Болт |
Загрузка ...
|
|
| 22 | РСМ-10.14.00.530 | Шкив для комбайна с измельчителем или РСМ-10.14.00.510 |
Загрузка ...
|
|
| 22 | РСМ-10.14.00.170А | Шкив для комбайна с измельчителем или РСМ-10.14.00.510 или РСМ-10.14.00.530 |
Загрузка ...
|
|
| 22 | РСМ-10.14.00.510 | Шкив для комбайна с измельчителем или РСМ-10.14.00.530 |
Загрузка ...
|
|
| 23 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | РСМ-10.14.00.001Б | Шкив для комбайна с измельчителем (привода заднего контрпривода) |
Загрузка ...
|
|
| 26 | РСМ-10.14.00.180В | Шкив для комбайна с измельчителем |
Загрузка ...
|
|
| 27 | РСМ-10.14.00.612А | Болт |
Загрузка ...
|
|
| 28 | М10-6gх50.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
