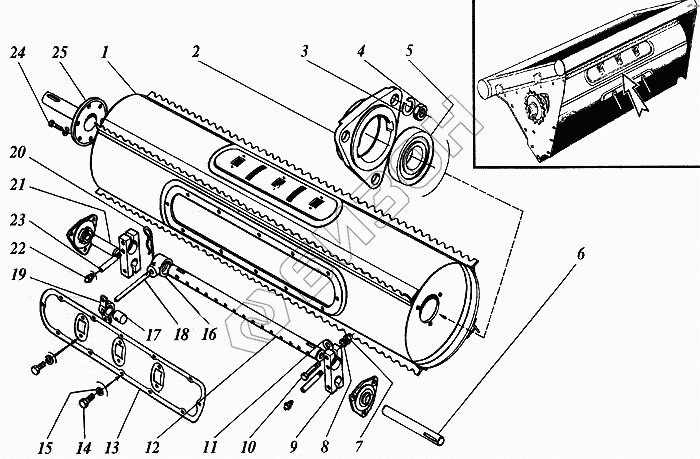

Графический каталог запасных частей к технике: РСМ Дон-1500А. Битер проставки платформы
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.08.04.150 | Остов битера или РСМ-10.08.04.150А |
Загрузка ...
|
|
| 1 | (ог) РСМ-10.08.04.150А | Остов битера или РСМ-10.08.04.150 |
Загрузка ...
|
|
| 2 | РСМ-10.27.01.101 | Корпус подшипника |
Загрузка ...
|
|
| 2 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 3 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 6 | РСМ-10.08.04.607 | Ось битера L=433 мм |
Загрузка ...
|
|
| 6 | РСМ-8.08.04.601 | Ось битера L=283 мм |
Загрузка ...
|
|
| 7 | М12х1,25.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | РСМ-10.08.04.504А | Подвеска или 3518060-15089 |
Загрузка ...
|
|
| 10 | М12х1,25.6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 60144 | Шпонка |
Загрузка ...
|
|
| 12 | РСМ-10.08.04.260А | Труба с заглушками |
Загрузка ...
|
|
| 13 | 54-00896 | Крышка |
Загрузка ...
|
|
| 14 | М8х20 | Болт |
Загрузка ...
|
|
| 15 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 16 | РСМ-10.08.01.107 | Втулка пальца |
Загрузка ...
|
|
| 17 | 54-00348 | Глазок или 3518050-10079 |
Загрузка ...
|
|
| 18 | РСМ-10.08.04.604 | Палец |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.550 | Обойма или РСМ-10.08.01.530 |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.530 | Обойма или РСМ-10.08.01.550 |
Загрузка ...
|
|
| 20 | РСМ-10.08.01.647А | Фиксатор или 3518050-16476 |
Загрузка ...
|
|
| 21 | РСМ-10.08.04.611 | Ось |
Загрузка ...
|
|
| 22 | 1.2Цхр | Масленка |
Загрузка ...
|
|
| 23 | РСМ-10.08.04.803 | Трубка |
Загрузка ...
|
|
| 24 | М12х1,25х30.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.08.04.606 | Вал битера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
