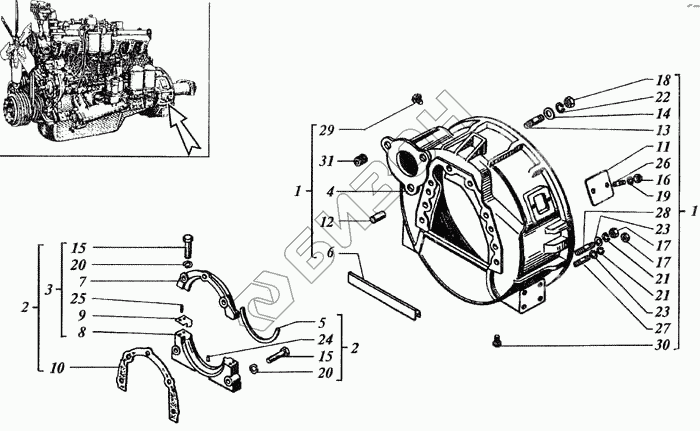

Графический каталог запасных частей к технике: РСМ Дон-1500А. Картер маховика
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31-01С3А | Картер маховика |
Загрузка ...
|
|
| 2 | 31-01С5Б | Уплотнение коленчатого вала |
Загрузка ...
|
|
| 3 | 31-01С9А | Корпус уплотнения |
Загрузка ...
|
|
| 4 | 31-0103Б | Картер маховика |
Загрузка ...
|
|
| 5 | 31-0134 | Сальник |
Загрузка ...
|
|
| 6 | 31-0138 | Уплотнение картера маховика |
Загрузка ...
|
|
| 7 | 31-0144А | Корпус уплотнения верхний |
Загрузка ...
|
|
| 8 | 31-0145А | Корпус уплотнения нижний |
Загрузка ...
|
|
| 9 | 31-0147 | Прокладка |
Загрузка ...
|
|
| 10 | 31-0148 | Прокладка |
Загрузка ...
|
|
| 11 | 31-0150 | Крышка |
Загрузка ...
|
|
| 12 | СМД55-0410 | Штифт установочный |
Загрузка ...
|
|
| 13 | 14-0121 | Шпилька |
Загрузка ...
|
|
| 14 | 14-0150 | Шайба |
Загрузка ...
|
|
| 15 | М10-6gх35.88 | Болт |
Загрузка ...
|
|
| 16 | М6-6Н.6 | Гайка |
Загрузка ...
|
|
| 17 | М12-6Н.6 | Гайка |
Загрузка ...
|
|
| 18 | М16х1,5-6Н.6 | Гайка |
Загрузка ...
|
|
| 19 | 6.65Г.05 | Шайба |
Загрузка ...
|
|
| 20 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 21 | 12.65Г.05 | Шайба |
Загрузка ...
|
|
| 22 | 16.65Г.05 | Шайба |
Загрузка ...
|
|
| 23 | С12Х2.04.05 | Шайба |
Загрузка ...
|
|
| 24 | 2,5h8х8 | Штифт |
Загрузка ...
|
|
| 25 | 8h8х20 | Штифт |
Загрузка ...
|
|
| 26 | М6-2r/6gх16.88 | Шпилька |
Загрузка ...
|
|
| 27 | М12-2r/6gх30.88 | Шпилька |
Загрузка ...
|
|
| 28 | М12-2r/6gх35.88 | Шпилька |
Загрузка ...
|
|
| 29 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 30 | КГ1/4" | Пробка |
Загрузка ...
|
|
| 31 | Н-5841 | Втулка резьбовая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
