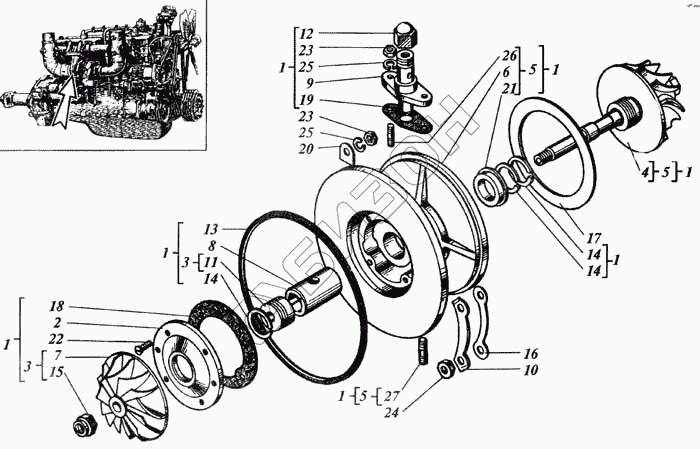

Графический каталог запасных частей к технике: РСМ Дон-1500А. Корпус средний
1
1
1
1
1
1
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 862.30003.00 | Корпус средний |
Загрузка ...
|
|
| 2 | 851.30002.00 | Диск уплотнения |
Загрузка ...
|
|
| 3 | 862.30004.00 | Ротор |
Загрузка ...
|
|
| 4 | 862.30005.00 | Вал ротора |
Загрузка ...
|
|
| 5 | 862.30009.00 | Корпус средний |
Загрузка ...
|
|
| 6 | 862.30101.00 | Корпус средний |
Загрузка ...
|
|
| 7 | 851.30104.10-01 | Колесо компрессора |
Загрузка ...
|
|
| 8 | 851.30105.10 | Подшипник |
Загрузка ...
|
|
| 9 | 851.30106.00 | Фиксатор |
Загрузка ...
|
|
| 10 | 862.30107.00 | Шайба замковая |
Загрузка ...
|
|
| 11 | 851.30117.10 | Маслоотражатель |
Загрузка ...
|
|
| 12 | 111.30118.00 | Гайка накидная |
Загрузка ...
|
|
| 13 | 851.30119.00 | Прокладка |
Загрузка ...
|
|
| 14 | 111.30123.00 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | 851.30124.00 | Гайка специальная |
Загрузка ...
|
|
| 16 | 862.30127.00 | Планка |
Загрузка ...
|
|
| 17 | 862.30128.00 | Прокладка |
Загрузка ...
|
|
| 18 | 851.30129.00 | Прокладка |
Загрузка ...
|
|
| 19 | 851.30131.00 | Прокладка |
Загрузка ...
|
|
| 20 | 851.30140.00 | Шайба |
Загрузка ...
|
|
| 21 | 111.3016001 | Втулка |
Загрузка ...
|
|
| 22 | М5х16.88 | Винт |
Загрузка ...
|
|
| 23 | М6-6Н.6 | Гайка |
Загрузка ...
|
|
| 24 | М8-6Н.6 | Гайка |
Загрузка ...
|
|
| 25 | 6.65Г.05 | Шайба |
Загрузка ...
|
|
| 26 | М6-2r/6gх16.88 | Шпилька |
Загрузка ...
|
|
| 27 | М8-2r/6gх 16.88 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
