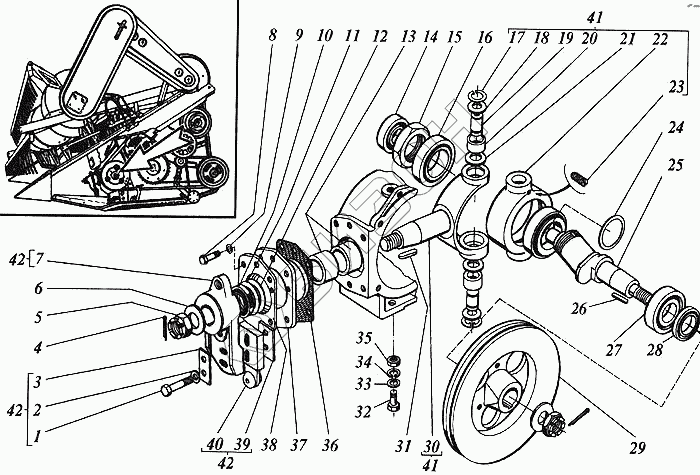

Графический каталог запасных частей к технике: РСМ Дон-1500А. Механизм качающейся шайбы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16х1,5х60.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | 3518050-15295 | Пластина |
Загрузка ...
|
|
| 4 | 5х50.019 | Шплинт |
Загрузка ...
|
|
| 5 | Н.130.04.602 | Гайка |
Загрузка ...
|
|
| 6 | 3518050-14949 | Шайба специальная |
Загрузка ...
|
|
| 7 | 3518050-16558 | Рычаг |
Загрузка ...
|
|
| 8 | М16-8gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | 2.2-45х65-1 | Манжета |
Загрузка ...
|
|
| 11 | А65 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 12 | 3518050-14951-02 | Шайба |
Загрузка ...
|
|
| 13 | 943/45 | Подшипник |
Загрузка ...
|
|
| 14 | 102506М | Подшипник |
Загрузка ...
|
|
| 15 | 3518050-16459 | Гайка М50х1,5-6Н |
Загрузка ...
|
|
| 16 | 7510А | Подшипник |
Загрузка ...
|
|
| 17 | В32 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 18 | 3518050-14951 | Шайба |
Загрузка ...
|
|
| 19 | 3518050-16456 | Цапфа |
Загрузка ...
|
|
| 20 | 942/25 | Подшипник |
Загрузка ...
|
|
| 21 | 3518050-14951-01 | Шайба |
Загрузка ...
|
|
| 22 | 3518050-16458 | Шайба |
Загрузка ...
|
|
| 23 | А.М8-6gх14.45Н.05 | Винт |
Загрузка ...
|
|
| 24 | 3518050-141037 | Шайба |
Загрузка ...
|
|
| 25 | 3518050-16452 | Вал |
Загрузка ...
|
|
| 26 | 10х8х45 | Шпонка |
Загрузка ...
|
|
| 27 | 102307М | Подшипник |
Загрузка ...
|
|
| 28 | 2.2-35х58-1 | Манжета |
Загрузка ...
|
|
| 29 | 3518050-11075 | Шкив |
Загрузка ...
|
|
| 30 | 3518050-16365 | Вилка |
Загрузка ...
|
|
| 31 | 14х9х45 | Шпонка |
Загрузка ...
|
|
| 32 | М16-8gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 16х5.01.019 | Шайба |
Загрузка ...
|
|
| 34 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 35 | М16.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | 3518050-10075 | Прокладка |
Загрузка ...
|
|
| 37 | 3518050-16511 | Опора |
Загрузка ...
|
|
| 38 | 3518050-14978 | Фланец опорный |
Загрузка ...
|
|
| 39 | 3518050-141057 | Пластина зубчатая |
Загрузка ...
|
|
| 40 | 3518050-16521 | Головка рычага |
Загрузка ...
|
|
| 41 | 3518050-16300 | Шайба с вилкой в сборе |
Загрузка ...
|
|
| 42 | 3518050-121110 | Рычаг в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
