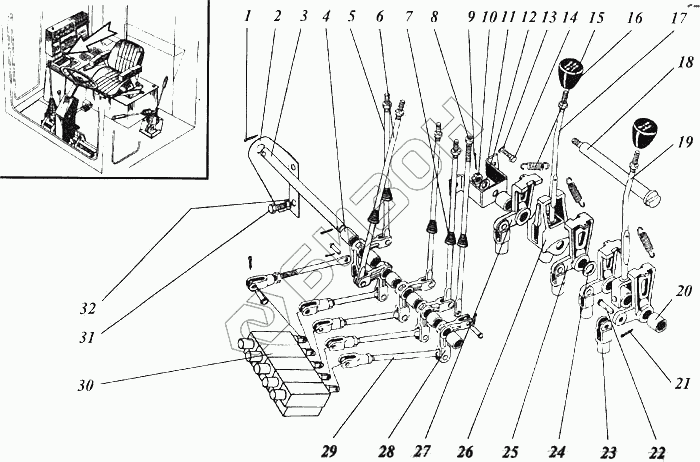

Графический каталог запасных частей к технике: РСМ Дон-1500А. Механизм управления гидросистемой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 2 | РСМ-10.04.18.402 | Кронштейн |
Загрузка ...
|
|
| 3 | РСМ-10.04.18.608А | Ось |
Загрузка ...
|
|
| 4 | РСМ-10.04.18.801А-01 | Втулка |
Загрузка ...
|
|
| 5 | РСМ-10.04.18.612 | Тяга |
Загрузка ...
|
|
| 6 | РСМ-10.04.18.612-01 | Тяга |
Загрузка ...
|
|
| 7 | РСМ-10.04.01.007 | Чехол |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 10 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | РСМ-10.04.18.501Б | Кронштейн |
Загрузка ...
|
|
| 12 | С10.01019 | Шайба |
Загрузка ...
|
|
| 13 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.04.18.070 | Рукоятка |
Загрузка ...
|
|
| 17 | РСМ-10.04.18.060А | Рукоятка |
Загрузка ...
|
|
| 18 | РСМ-10.04.18.601А | Ось |
Загрузка ...
|
|
| 19 | РСМ-10.04.18.060А-01 | Рукоятка |
Загрузка ...
|
|
| 20 | РСМ-10.04.18.801А | Втулка |
Загрузка ...
|
|
| 21 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 22 | 6-8в12х25.35.Ц9хр | Ось |
Загрузка ...
|
|
| 23 | 54-30065А | Вилка |
Загрузка ...
|
|
| 24 | С16х1,0.01.019 | Кольцо |
Загрузка ...
|
|
| 25 | РСМ-10.04.18.301А | Кулиса |
Загрузка ...
|
|
| 26 | РСМ-10.04.18.304 | Кулиса |
Загрузка ...
|
|
| 27 | РСМ-10.04.18.301А-01 | Кулиса |
Загрузка ...
|
|
| 28 | РСМ-10.04.18.303А | Рычаг |
Загрузка ...
|
|
| 29 | РСМ-10.04.18.611 | Тяга |
Загрузка ...
|
|
| 30 | 5РМ-50-00 | Распределитель с механическим управлением |
Загрузка ...
|
|
| 31 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
