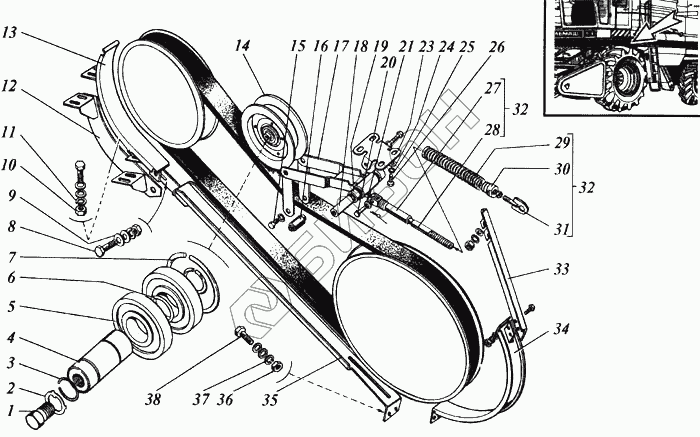

Графический каталог запасных частей к технике: РСМ Дон-1500А. Механизм включения и выключения привода жатки
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 12.01.019 | Шайба |
Загрузка ...
|
|
| 3 | С20 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 4 | РСМ-10.01.22.605Г | Ось |
Загрузка ...
|
|
| 5 | 180204С17 | Подшипник или 180204К10С27 |
Загрузка ...
|
|
| 5 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 6 | Н.206.30.003 | Кольцо |
Загрузка ...
|
|
| 7 | С47 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 8 | М8-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | С8х2.01.019 | Шайба |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10.01.22.220 | Кронштейн |
Загрузка ...
|
|
| 13 | РСМ-10.01.22.070А | Кожух |
Загрузка ...
|
|
| 14 | РСМ-10.01.22.100А | Шкив |
Загрузка ...
|
|
| 15 | М10-8gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | РСМ-10.01.22.602Б | Ось |
Загрузка ...
|
|
| 17 | РСМ-10.01.22.110А | Вилка |
Загрузка ...
|
|
| 18 | РСМ-10.01.22.616А | Ось |
Загрузка ...
|
|
| 19 | РСМ-10.05.01.604 | Втулка |
Загрузка ...
|
|
| 20 | РСМ-10.01.22.603А | Ось |
Загрузка ...
|
|
| 21 | С10х2.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 2х25.019 | Шплинт |
Загрузка ...
|
|
| 23 | РСМ10.01.22.416А | Кронштейн |
Загрузка ...
|
|
| 24 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | М12-8gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | РСМ-10.01.22.130Б | Пробка |
Загрузка ...
|
|
| 28 | РСМ-10.01.22.611Б | Ось |
Загрузка ...
|
|
| 29 | РСМ-10.01.22.612А | Пружина |
Загрузка ...
|
|
| 30 | РСМ-10.01.22.306 | Пробка |
Загрузка ...
|
|
| 31 | РСМ-10.01.22.150А | Тяга |
Загрузка ...
|
|
| 32 | РСМ-10.01.22.040А | Пружина в сборе |
Загрузка ...
|
|
| 33 | РСМ-10.01.22.417А | Кронштейн |
Загрузка ...
|
|
| 34 | РСМ-10.01.22.090Б | Кожух поддерживающий |
Загрузка ...
|
|
| 35 | РСМ-10.01.22.080А | Кожух охватывающий |
Загрузка ...
|
|
| 36 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 38 | М10-8gх30.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
