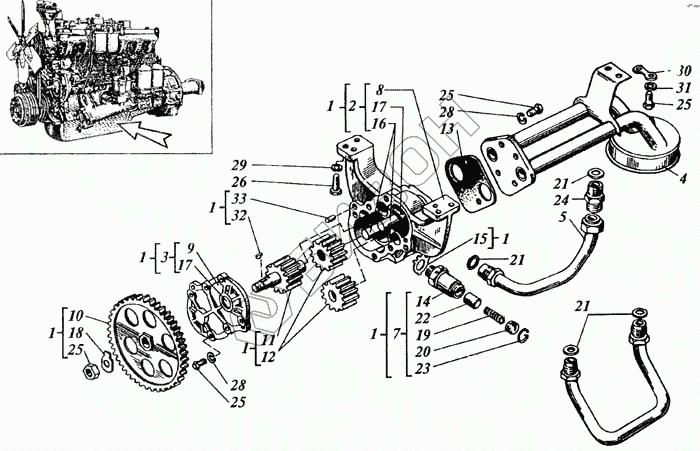

Графический каталог запасных частей к технике: РСМ Дон-1500А. Насос масляный
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
21
22
23
24
25
25
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 31-09С2 | Насос масляный |
Загрузка ...
|
|
| 2 | 31-09С4 | Корпус |
Загрузка ...
|
|
| 3 | 31-09С5 | Крышка |
Загрузка ...
|
|
| 4 | 31-09С9А | Маслоприемник |
Загрузка ...
|
|
| 5 | 31-09С11 | Труба |
Загрузка ...
|
|
| 6 | 31-09С12 | Труба |
Загрузка ...
|
|
| 7 | 31-09С13 | Клапан |
Загрузка ...
|
|
| 8 | 31-0901А | Корпус масляного насоса |
Загрузка ...
|
|
| 9 | 31-0902 | Крышка корпуса |
Загрузка ...
|
|
| 10 | 31-0904 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | 21-09С6 | Валик |
Загрузка ...
|
|
| 12 | 21-09С7 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | 31-0928 | Прокладка маслоприемника |
Загрузка ...
|
|
| 14 | 31-0929 | Корпус клапана |
Загрузка ...
|
|
| 15 | 31-0934 | Шайба стопорная |
Загрузка ...
|
|
| 16 | 14-0908 | Ось |
Загрузка ...
|
|
| 17 | 14-0910 | Втулка |
Загрузка ...
|
|
| 18 | 14-0936А | Шайба стопорная |
Загрузка ...
|
|
| 19 | СМД55У-0913Б | Пружина |
Загрузка ...
|
|
| 20 | СМД55У-0914 | Втулка резьбовая |
Загрузка ...
|
|
| 21 | СМД55У-0927 | Прокладка |
Загрузка ...
|
|
| 22 | У5-0915А | Клапан |
Загрузка ...
|
|
| 23 | СМД7-0916 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 11Д-0936 | Штуцер |
Загрузка ...
|
|
| 25 | М8-6gх20.88 | Болт |
Загрузка ...
|
|
| 26 | М10-6gх30.88 | Болт |
Загрузка ...
|
|
| 27 | М14х1,5-6Н.6 | Гайка |
Загрузка ...
|
|
| 28 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 29 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 30 | Ш3-8,5х | Шайба замковая |
Загрузка ...
|
|
| 31 | ШШС-9х20х2 | Шайба |
Загрузка ...
|
|
| 32 | 5х6,5 | Шпонка |
Загрузка ...
|
|
| 33 | 5h8х14 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
