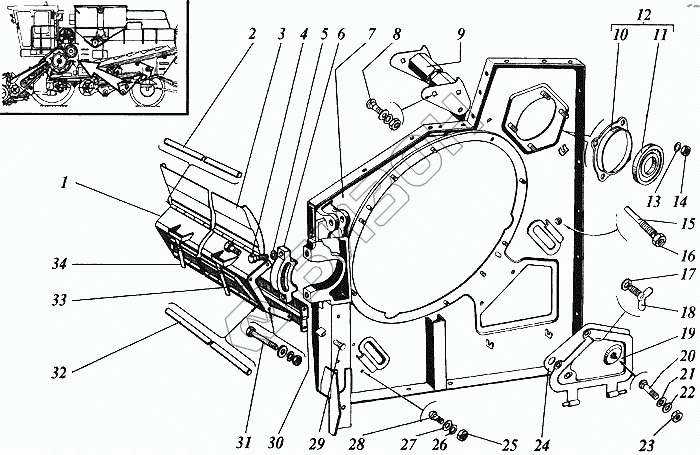

Графический каталог запасных частей к технике: РСМ Дон-1500А. Панель левая передней секции молотилки
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.15.060 | Щит |
Загрузка ...
|
|
| 2 | РСМ-10.01.15.606 | Ось |
Загрузка ...
|
|
| 3 | РСМ-10.01.15.080 | Щиток |
Загрузка ...
|
|
| 4 | М20-6gх60.10.9.40Х.019 | Болт |
Загрузка ...
|
|
| 5 | 20Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.01.15.202 | Обойма |
Загрузка ...
|
|
| 7 | РСМ-10.01.16.010А | Панель левая |
Загрузка ...
|
|
| 8 | М10х25 | Болт |
Загрузка ...
|
|
| 9 | РСМ-10.01.15.190 | Отсекатель |
Загрузка ...
|
|
| 10 | Н.026.411 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 11314 | Подшипник |
Загрузка ...
|
|
| 12 | РСМ-10.01.15.330 | Подшипник в сборе или опора или Н.027.01.160 |
Загрузка ...
|
|
| 12 | Н.027.01.160 | Подшипник в сборе или опора или РСМ-10.01.15.330 |
Загрузка ...
|
|
| 13 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | РСМ-10.01.15.615 | Шпилька |
Загрузка ...
|
|
| 16 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 44-00241 | Втулка |
Загрузка ...
|
|
| 18 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 19 | РСМ-10.01.15.220 | Крышка |
Загрузка ...
|
|
| 20 | М8х20 | Болт |
Загрузка ...
|
|
| 21 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10.01.15.415А | Накладка |
Загрузка ...
|
|
| 25 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 27 | С10х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 28 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | М10-6gх90.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | РСМ-10.01.15.380 | Камнеуловитель |
Загрузка ...
|
|
| 31 | М10-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | РСМ-10.01.15.622 | Ось |
Загрузка ...
|
|
| 33 | РСМ-10.01.15.090 | Щит |
Загрузка ...
|
|
| 34 | РСМ-10.01.15.110А | Рукоятка |
Загрузка ...
|
