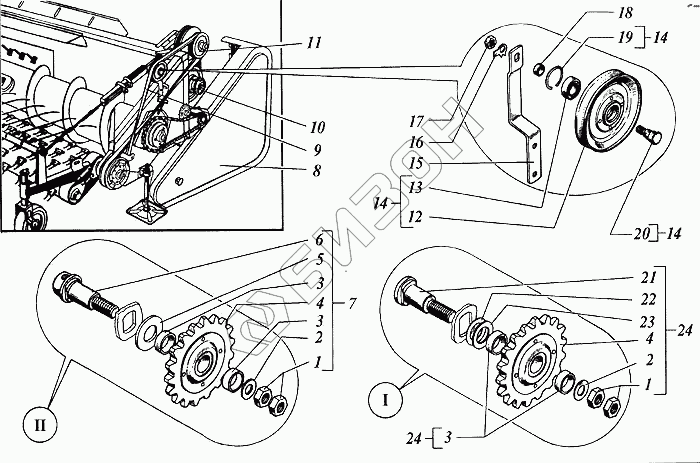

Графический каталог запасных частей к технике: РСМ Дон-1500А. Платформа-подборщик
1
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М14.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 14х3.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 80440 | Втулка или 54-00781 |
Загрузка ...
|
|
| 3 | 54-00781 | Втулка или 80440 |
Загрузка ...
|
|
| 4 | 54-2-48-1 | Звездочка z=17 t=19,05 |
Загрузка ...
|
|
| 5 | С20х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 6 | РСМ-10.08.01.646 | Полуось |
Загрузка ...
|
|
| 7 | РСМ-10.08.01.930 | Звездочка натяжная |
Загрузка ...
|
|
| 8 | РСМ-10.08.01.230 | Щит ограждения |
Загрузка ...
|
|
| 9 | 38х18-1500 | Ремень |
Загрузка ...
|
|
| 10 | РСМ-10.08.01.430А | Шкив вариатора нижний |
Загрузка ...
|
|
| 11 | РСМ-10.08.01.420 | Шкив вариатора верхний |
Загрузка ...
|
|
| 12 | Н.206.46.000 | Шкив |
Загрузка ...
|
|
| 13 | 180204 | Подшипник |
Загрузка ...
|
|
| 14 | РСМ-10.08.01.160 | Шкив натяжной |
Загрузка ...
|
|
| 15 | РСМ-10.08.01.409 | Рычаг |
Загрузка ...
|
|
| 16 | 14.01.019 | Шайба |
Загрузка ...
|
|
| 17 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.08.01.812 | Втулка |
Загрузка ...
|
|
| 19 | 1В47 | Кольцо |
Загрузка ...
|
|
| 20 | 60372 | Ось |
Загрузка ...
|
|
| 21 | 44-60219А | Ось |
Загрузка ...
|
|
| 22 | 20х1.01.019 | Шайба |
Загрузка ...
|
|
| 23 | 20х2.01.019 | Шайба |
Загрузка ...
|
|
| 24 | 54-0-52 | Звездочка натяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
