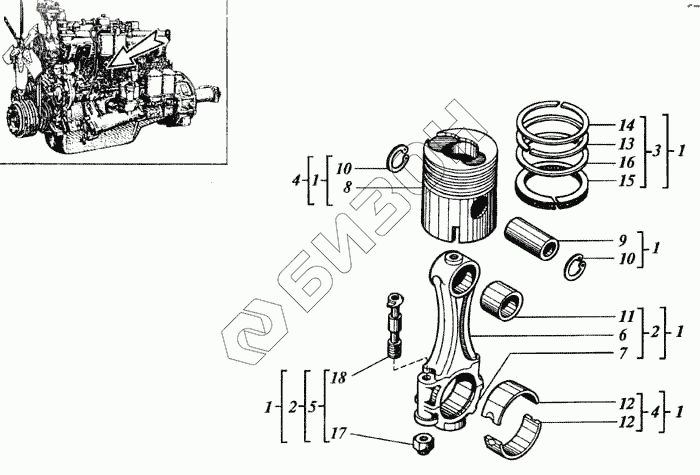

Графический каталог запасных частей к технике: РСМ Дон-1500А. Поршень с шатуном
1
1
1
1
1
1
2
2
2
3
4
4
4
4
4
4
4
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 23-03С1А | Поршень с шатуном |
Загрузка ...
|
|
| 2 | 23-03С2Б | Шатун или 23-03С2А |
Загрузка ...
|
|
| 2 | 23-03С2А | Шатун или 23-03С2Б |
Загрузка ...
|
|
| 3 | 23-03С6-01 | Комплект поршневых колец на двигатель |
Загрузка ...
|
|
| 4 | А23.01-84-31сбЛР3 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-84-31сбЛР2 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-84-31сбЛР1 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-84-31сбЛР4 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-84-31сбЛН2 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 4 | А23.01-84-19/22сбЛР4 | Комплект шатунных вкладышей |
Загрузка ...
|
|
| 5 | А20.02.000А | Болт шатунный с гайкой |
Загрузка ...
|
|
| 6 | 23-0301А | Шатун |
Загрузка ...
|
|
| 7 | 23-0302 | Крышка шатуна |
Загрузка ...
|
|
| 8 | 31-03С9 | Поршень или 23-0305А |
Загрузка ...
|
|
| 8 | 23-0305А | Поршень или 31-03С9 |
Загрузка ...
|
|
| 9 | 23-0306 | Палец поршневой |
Загрузка ...
|
|
| 10 | 60-03107.00 | Кольцо В45С5Г |
Загрузка ...
|
|
| 11 | А57.01.019 | Втулка шатуна |
Загрузка ...
|
|
| 12 | А23.01-8403 | Вкладыш шатунного подшипника |
Загрузка ...
|
|
| 13 | А27.03.02.101 | Кольцо компрессионное |
Загрузка ...
|
|
| 14 | А27.03.02.118 | Кольцо компрессионное |
Загрузка ...
|
|
| 15 | А27.13.50.000 | Кольцо маслосъемное |
Загрузка ...
|
|
| 16 | А27.00.023 | Кольцо компрессионное |
Загрузка ...
|
|
| 17 | А20.02.001 | Гайка |
Загрузка ...
|
|
| 18 | А20.02.002 | Болт шатунный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
