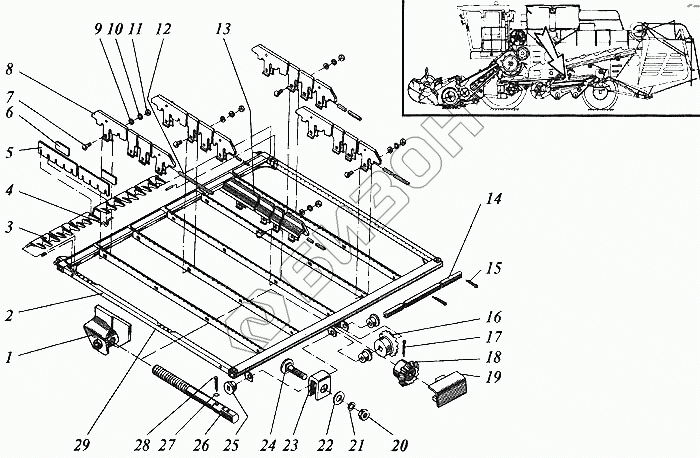

Графический каталог запасных частей к технике: РСМ Дон-1500А. Решето верхнее
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.06.130 | Кронштейн подвижный |
Загрузка ...
|
|
| 2 | РСМ-10.01.06.040 | Рама |
Загрузка ...
|
|
| 3 | РСМ-10.01.06.404 | Гребенка |
Загрузка ...
|
|
| 4 | РСМ-10.01.06.601 | Ось гребенок |
Загрузка ...
|
|
| 5 | РСМ-10.01.04.436 | Планка регулировочная |
Загрузка ...
|
|
| 6 | РСМ-10.01.04.502 | Пластина |
Загрузка ...
|
|
| 7 | М6х16 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.01.06.160 | Прижим |
Загрузка ...
|
|
| 9 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 12 | РСМ-10.01.04.004 | Шнур |
Загрузка ...
|
|
| 13 | РСМ-10.01.06.190 | Прижим |
Загрузка ...
|
|
| 14 | РСМ-10.01.04.606 | Вал |
Загрузка ...
|
|
| 15 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 16 | РСМ-10.01.04.301 | Шестерня |
Загрузка ...
|
|
| 17 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 18 | РСМ-10.01.04.301-01 | Шестерня |
Загрузка ...
|
|
| 19 | РСМ-10.01.06.008 | Крышка |
Загрузка ...
|
|
| 20 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 23 | РСМ-10.01.04.514 | Хомут |
Загрузка ...
|
|
| 24 | М8х30 | Болт |
Загрузка ...
|
|
| 25 | РСМ-10.01.04.002 | Втулка |
Загрузка ...
|
|
| 26 | РСМ-10.01.04.605А | Винт |
Загрузка ...
|
|
| 27 | С12х1.01.019 | Шайба |
Загрузка ...
|
|
| 28 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 29 | РСМ-10.01.04.901А-01 | Брус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
