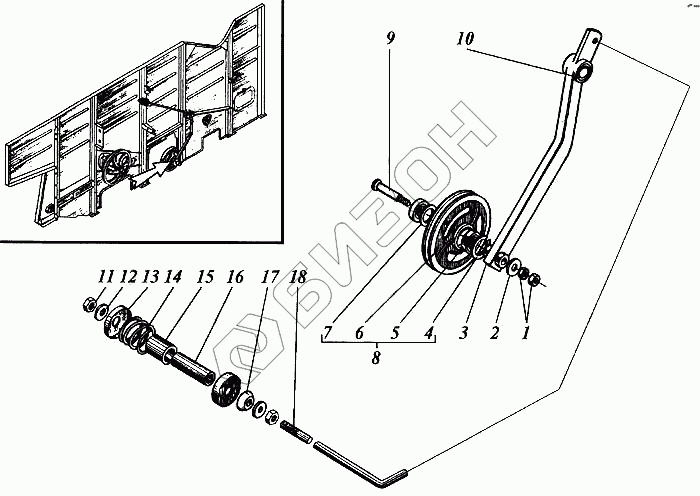

Графический каталог запасных частей к технике: РСМ Дон-1500А. Ролик натяжной
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | С14х3,0.01.019 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-10.01.30.750 | Рычаг со втулкой |
Загрузка ...
|
|
| 4 | С47 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 5 | 180204С17 | Подшипник или 180204К10С27 |
Загрузка ...
|
|
| 5 | 180204К10С27 | Подшипник или 180204С17 |
Загрузка ...
|
|
| 6 | РСМ-10.01.30.900А | Шкив или РСМ-10.01.30.370 |
Загрузка ...
|
|
| 6 | РСМ-10.01.30.370 | Шкив или РСМ-10.01.30.900А |
Загрузка ...
|
|
| 7 | Н.206.30.003 | Кольцо |
Загрузка ...
|
|
| 8 | РСМ-10.01.30.150Б | Шкив в сборе |
Загрузка ...
|
|
| 9 | РСМ-10.01.30.607А | Ось |
Загрузка ...
|
|
| 10 | РСМ-10.01.30.016 | Втулка |
Загрузка ...
|
|
| 11 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.04.10.412 | Шайба |
Загрузка ...
|
|
| 14 | 54-60878 | Пружина |
Загрузка ...
|
|
| 15 | РСМ-10.01.30.018 | Втулка |
Загрузка ...
|
|
| 16 | РСМ-10.01.30.834 | Втулка (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 17 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 18 | РСМ-10.01.30.643А | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
