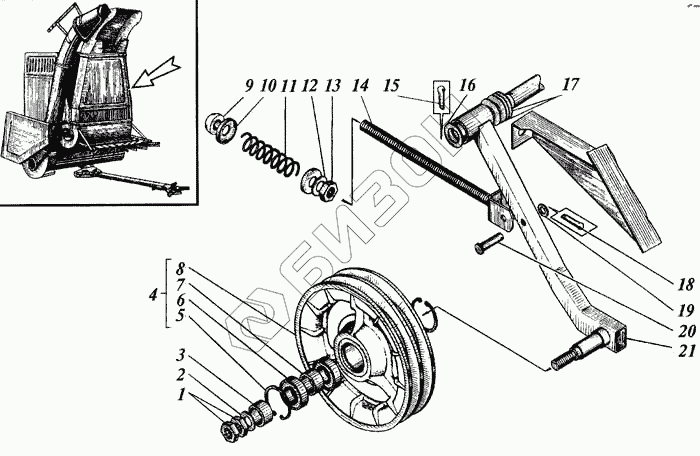

Графический каталог запасных частей к технике: РСМ Дон-1500А. Шкив натяжной
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 3 | Н.206.13.004 | Втулка |
Загрузка ...
|
|
| 4 | РСМ-10.14.00.150А | Шкив в сборе |
Загрузка ...
|
|
| 5 | С52 | Крльцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 6 | 180205К7С17 | Подшипник или 180205АС17 |
Загрузка ...
|
|
| 6 | 180205АС17 | Подшипник или 180205К10С27 |
Загрузка ...
|
|
| 7 | РСМ-10.14.00.814 | Втулка |
Загрузка ...
|
|
| 8 | РСМ-10.14.00.160В | Шкив |
Загрузка ...
|
|
| 9 | 54-00732 | Шайба сферическая (для комбайнов с измельчителем) |
Загрузка ...
|
|
| 10 | 54-42084 | Тарелка |
Загрузка ...
|
|
| 11 | 54-60878 | Пружина |
Загрузка ...
|
|
| 12 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 13 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | РСМ-10.12.00.300 | Вилка |
Загрузка ...
|
|
| 15 | 5х32.019 | Шплинт |
Загрузка ...
|
|
| 16 | 24х2.01.019 | Шайба |
Загрузка ...
|
|
| 17 | С24х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 19 | С12х2,0.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 6-12в12х45.35.Ц9хр | Ось |
Загрузка ...
|
|
| 21 | РСМ-10.12.00.809Б | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
