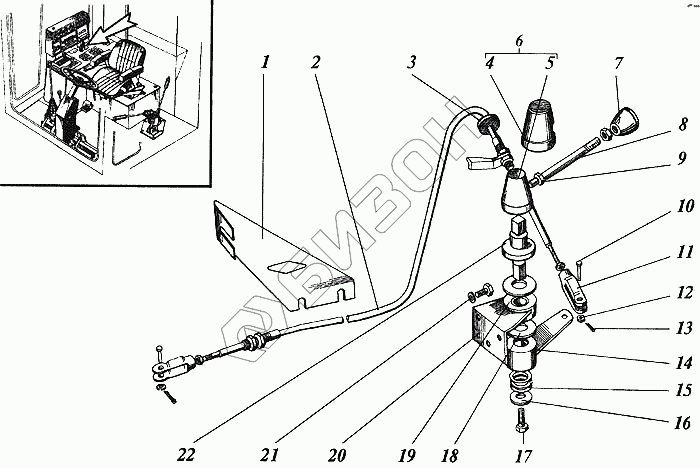

Графический каталог запасных частей к технике: РСМ Дон-1500А. Управление подачей топлива
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.11.403 | Кронштейн (устанавливать с двигателем СМД-23, СМД-31А) |
Загрузка ...
|
|
| 2 | 23.588.1.1.2.00-22 | Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 1.1.2.100.2500 |
Загрузка ...
|
|
| 2 | 1.1.2.100.2500 | Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 23.588.1.1.2.00-22 |
Загрузка ...
|
|
| 3 | 54-00237 | Втулка |
Загрузка ...
|
|
| 4 | РСМ-10.04.11.005А | Колпак |
Загрузка ...
|
|
| 5 | РСМ-10.04.11.302 | Головка |
Загрузка ...
|
|
| 6 | РСМ-10.04.11.050Б | Головка в сборе |
Загрузка ...
|
|
| 7 | РСМ-10.04.18.070 | Рукоятка |
Загрузка ...
|
|
| 8 | РСМ-10.04.11.602А | Рычаг |
Загрузка ...
|
|
| 9 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 6-6в12х28.М35.Ц9хр | Ось |
Загрузка ...
|
|
| 11 | РСМ-10.04.11.304 | Вилка |
Загрузка ...
|
|
| 12 | С6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 13 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 14 | РСМ-10.04.11.020Б | Рычаг |
Загрузка ...
|
|
| 15 | РСМ-10.04.13.613А | Пружина |
Загрузка ...
|
|
| 16 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 17 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | РСМ-10.04.13.015 | Шайба или РСМ-10.04.13.006А |
Загрузка ...
|
|
| 18 | РСМ-10.04.13.006А | Шайба или РСМ-10.04.13.015 |
Загрузка ...
|
|
| 19 | РСМ-10.04.13.007А-01 | Втулка |
Загрузка ...
|
|
| 20 | РСМ-10.04.11.030А | Кронштейн с втулкой |
Загрузка ...
|
|
| 21 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 22 | РСМ-10.04.11.601А | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
