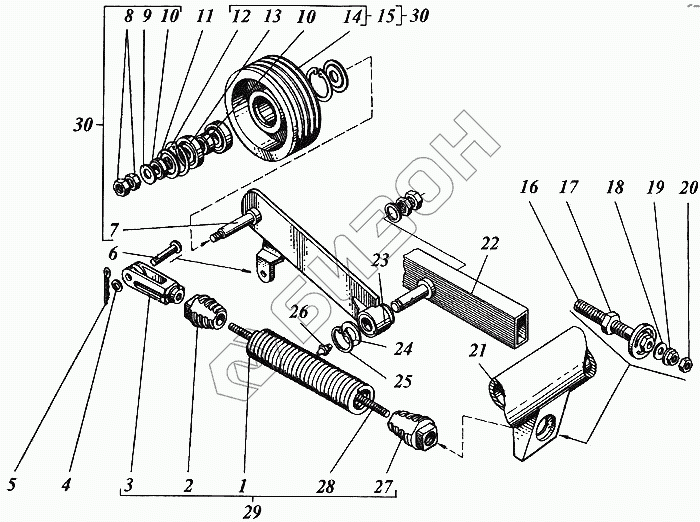

Графический каталог запасных частей к технике: РСМ Дон-1500А. Установка натяжника привода ГСТ
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.05.00.611Б | Пружина |
Загрузка ...
|
|
| 2 | РСМ-10.05.00.103Б | Пробка |
Загрузка ...
|
|
| 3 | РСМ-10.05.00.303 | Вилка |
Загрузка ...
|
|
| 4 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 6 | 6-10в12х36.35.Ц9хр | Ось |
Загрузка ...
|
|
| 7 | РСМ-10.05.00.140Б | Рычаг в сборе с втулкой |
Загрузка ...
|
|
| 8 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | С20х3.01.019 | Шайба |
Загрузка ...
|
|
| 10 | РСМ-10.05.00.023В | Кольцо |
Загрузка ...
|
|
| 11 | РСМ-10.05.00.499 | Шайба защитная |
Загрузка ...
|
|
| 12 | С-62 | Кольцо ГОСТ 13943-86 |
Загрузка ...
|
|
| 13 | 180206К10С27 | Подшипник |
Загрузка ...
|
|
| 14 | РСМ-10.05.00.112В | Шкив специальный |
Загрузка ...
|
|
| 15 | РСМ-10.05.00.300Б | Шкив |
Загрузка ...
|
|
| 16 | РСМ-10.05.00.730А | Втулка натяжная |
Загрузка ...
|
|
| 17 | М24-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | РСМ-10.05.00.030А | Амортизатор |
Загрузка ...
|
|
| 19 | РСМ-10.05.00.780А | Гайка |
Загрузка ...
|
|
| 20 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | РСМ-10.05.01.020В | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10.05.00.010А | Установка моторно-силовая |
Загрузка ...
|
|
| 23 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 24 | С30х3.01.019 | Шайба (по потребности) |
Загрузка ...
|
|
| 25 | С30 | Кольцо ГОСТ 13942-86 |
Загрузка ...
|
|
| 26 | 1.2 | Масленка |
Загрузка ...
|
|
| 27 | РСМ-10.05.00.103Б-01 | Пробка |
Загрузка ...
|
|
| 28 | РСМ-10.05.00.606Г | Шпилька |
Загрузка ...
|
|
| 29 | РСМ-10.05.00.610Б | Пружина в сборе |
Загрузка ...
|
|
| 30 | РСМ-10.05.00.130Б | Натяжник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
