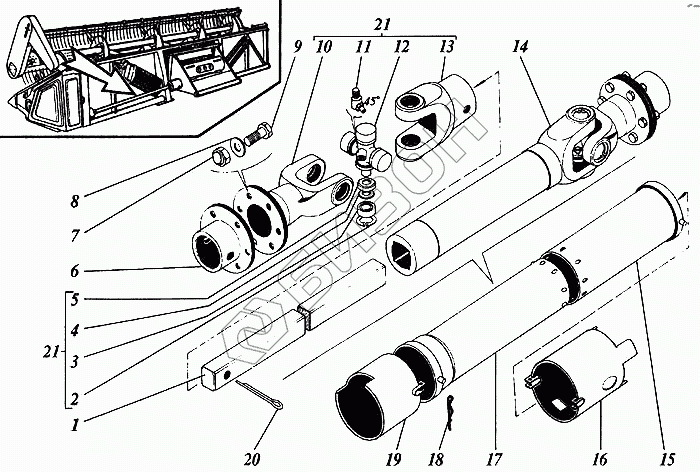

Графический каталог запасных частей к технике: РСМ Дон-1500А. Вал карданный привода жатки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
19
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 01.02.3101 Вал
Загрузка ...
2 Н.051.02.632 Кольцо пружинное
Загрузка ...
3 704902К4УС17 Подшипник
Загрузка ...
4 Н.051.02.001 Кольцо уплотнителя
Загрузка ...
5 Н.051.02.401 Корпус уплотнителя
Загрузка ...
6 3518050-16507 Ступица или 3518050-11960А
Загрузка ...
6 3518050-11960А Ступица или 3518050-16507
Загрузка ...
7 М8-6Н.6.019 Гайка
Загрузка ...
8 С8.01.019 Шайба
Загрузка ...
9 М8-6пх35.88.35.019 Болт
Загрузка ...
10 Н.051.02.860 Вилка У-160
Загрузка ...
11 2.3.45.Ц6хр Масленка
Загрузка ...
12 Н.051.02.606 Крестовина
Загрузка ...
13 Н.051.02.605С Вилка Л160
Загрузка ...
14 01.02.3200-03 Шарнир с трубой (Н.051.02.360А НУ 160)
Загрузка ...
14 01.02.3200-02 Шарнир с трубой (Н.051.02.360А НУ 160)
Загрузка ...
14 01.02.3200-01 Шарнир с трубой (Н.051.02.360А НУ 160)
Загрузка ...
15 3518050-10220А-01 Кожух правый
Загрузка ...
15 3518050-10220А-02 Кожух правый
Загрузка ...
16 3518050-10130А-01 Кожух
Загрузка ...
17 3518050-10230А-01 Кожух левый
Загрузка ...
17 3518050-10230А Кожух левый
Загрузка ...
18 2.3.6х50.019 Шплинт пружинный
Загрузка ...
19 3518050-12340А Кожух
Загрузка ...
20 6,3х63.019 Шплинт
Загрузка ...
21 Н.051.02.380А Шарнир ЛУ160
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
