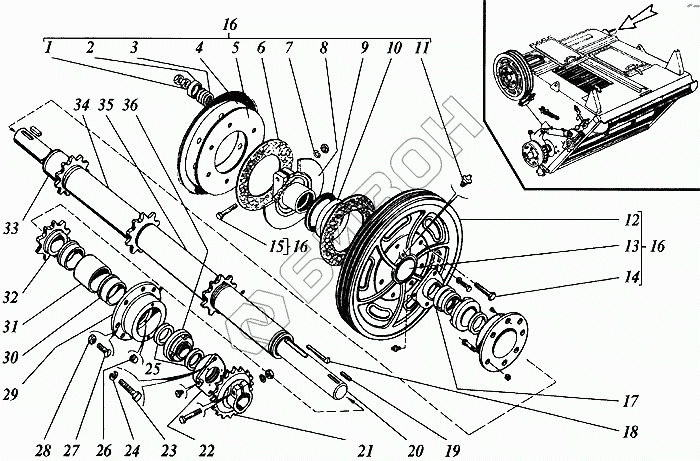

Графический каталог запасных частей к технике: РСМ Дон-1500А. Вал верхний наклонной камеры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М12.6Н.6.019 Гайка
Загрузка ...
2 3518060-14932 Шайба
Загрузка ...
3 54-62163 Пружина
Загрузка ...
4 3518060-14992А Щиток
Загрузка ...
5 3518060-14929 Диск нажимной
Загрузка ...
6 54-01069 Накладка фрикционная
Загрузка ...
7 12Т.65Г.019 Шайба
Загрузка ...
8 3518060-18680А Ступица трения
Загрузка ...
9 СП115-94-8,5 Кольцо
Загрузка ...
10 3518060-14928 Обойма
Загрузка ...
11 1.2Ц6хр Масленка
Загрузка ...
12 3518060-18230А Шкив 3-х ручьевой
Загрузка ...
13 3518060-11054 Втулка
Загрузка ...
14 М12-6gх90.88.35.019 Болт
Загрузка ...
15 М12-6gх75.88.35.019 Болт
Загрузка ...
16 3518060-181130А Шкив в сборе 3-х ручьевой
Загрузка ...
17 Н.026.508 Кольцо распорное
Загрузка ...
18 61141 Шпонка или 61141-01 -02-03 -04 -05 -06
Загрузка ...
18 61141-01 Шпонка или 61141 или 61141-02 -03 -04 -05 -06
Загрузка ...
18 61141-02 Шпонка или 61141 или 61141-01 -03 -04 -05 -06
Загрузка ...
18 61141-04 Шпонка или 61141 или 61141-01 -02 -03 -05 -06
Загрузка ...
18 61141-05 Шпонка или 61141 или 61141-01 -02 -03 -04 -06
Загрузка ...
18 61141-06 Шпонка или 61141 или 61141-01 -02 -03 -04 -05
Загрузка ...
18 61141-03 Шпонка или 61141 или 61141-01 -02 -04 -05 -06
Загрузка ...
19 2-14х9х70 Шпонка
Загрузка ...
20 3518060-164425 Вал
Загрузка ...
21 3518060-18440 Звездочка z-20 t=25,4
Загрузка ...
22 3518060-11059 Крышка подшипника
Загрузка ...
23 М8-6gх30.88.35.019 Болт
Загрузка ...
24 8Т.65Г.019 Шайба
Загрузка ...
25 1-2-50х70-1 Манжета
Загрузка ...
26 54-61465 Пробка
Загрузка ...
27 В1.М10х1,25.6gх35.48.019 Винт
Загрузка ...
28 М10х1,25-7Н.8.019 Гайка
Загрузка ...
29 3518060-13026 Фланец
Загрузка ...
30 3518060-10044 Кольцо
Загрузка ...
31 3518060-14561 Кожух
Загрузка ...
32 3518060-16486 Звездочка z-10 t=38,0 или 3518060-13028
Загрузка ...
32 3518060-13028 Звездочка z-10 t=38,0 или 3518060-16486
Загрузка ...
33 3518060-18430А Кожух
Загрузка ...
34 3518060-18430А-01 Кожух
Загрузка ...
35 3518060-18430А-02 Кожух
Загрузка ...
36 11210К1 Подшипник
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
