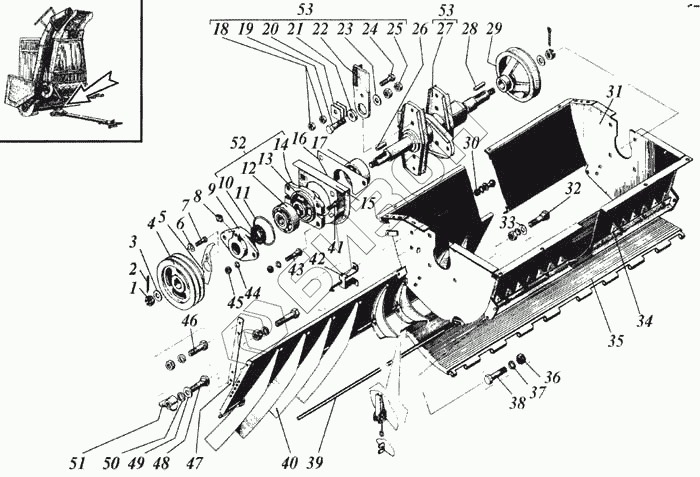

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Блок измельчителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
34
35
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-10Б.14.56.501-01 | РСМ-10Б.14.56.501-01 | Пластина |
Загрузка ...
|
|
| 1 | М30х2-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 6,3х45.019 | Шплинт |
Загрузка ...
|
|
| 3 | С30.01.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10Б.14.56.102 | Шкив |
Загрузка ...
|
|
| 5 | РСМ-10Б.14.56.402 | Флажок |
Загрузка ...
|
|
| 6 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 7 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 2.3.45.Ц6хр | Масленка |
Загрузка ...
|
|
| 9 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 10 | 1,2х60х85-1 | Манжета |
Загрузка ...
|
|
| 11 | 44Б-60501 | Кольцо распорное |
Загрузка ...
|
|
| 12 | 11312К | Подшипник |
Загрузка ...
|
|
| 13 | Н.026.811 | Шайба защитная |
Загрузка ...
|
|
| 14 | 44Б-10089 | Корпус подшипника |
Загрузка ...
|
|
| 15 | РСМ-10Б.14.56.401 | Фланец |
Загрузка ...
|
|
| 16 | РСМ-10Б.14.56.060 | Отсекатель |
Загрузка ...
|
|
| 17 | РСМ-10Б.14.56.001 | Шайба защитная |
Загрузка ...
|
|
| 18 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | М16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | РСМ-10Б.14.56.501 | Пластина |
Загрузка ...
|
|
| 21 | РСМ-10Б.14.56.602 | Втулка |
Загрузка ...
|
|
| 22 | РСМ-10Б.14.56.110 | Нож |
Загрузка ...
|
|
| 23 | С16х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 24 | М6-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 26 | 14х9х63 | Шпонка |
Загрузка ...
|
|
| 27 | РСМ-8Б.14.56.050 | Вал |
Загрузка ...
|
|
| 27 | РСМ-10Б.14.56.100 | Вал |
Загрузка ...
|
|
| 28 | 12х8х40 | Шпонка |
Загрузка ...
|
|
| 29 | РСМ-10Б.14.56.101 | Шкив |
Загрузка ...
|
|
| 30 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | РСМ-10Б.14.56.020 | Корпус |
Загрузка ...
|
|
| 31 | РСМ-8Б.14.56.020 | Корпус |
Загрузка ...
|
|
| 32 | М12х30 | Шпилька |
Загрузка ...
|
|
| 33 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 34 | РСМ-8.14.22.000 | Противорежущее устройство |
Загрузка ...
|
|
| 34 | РСМ-10.14.22.000 | Противорежущее устройство |
Загрузка ...
|
|
| 35 | РСМ-8Б.14.56.030 | Заслонка |
Загрузка ...
|
|
| 35 | РСМ-10Б.14.56.030 | Заслонка |
Загрузка ...
|
|
| 36 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 38 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | РСМ-8.14.20.603А | Шомпол |
Загрузка ...
|
|
| 39 | РСМ-10.14.20.612А | Шомпол |
Загрузка ...
|
|
| 40 | РСМ-8Б.14.56.080 | Разбрасыватель |
Загрузка ...
|
|
| 40 | РСМ-10Б.14.56.080 | Разбрасыватель |
Загрузка ...
|
|
| 41 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | РСМ-10Б.14.56.070 | Замок |
Загрузка ...
|
|
| 43 | М12х40 | Болт |
Загрузка ...
|
|
| 44 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 45 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 46 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | РСМ-10.14.20.502А | Планка |
Загрузка ...
|
|
| 48 | М8х25 | Болт |
Загрузка ...
|
|
| 49 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 50 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 51 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 52 | РСМ-10Б.14.56.190 | Подшипник в сборе |
Загрузка ...
|
|
| 53 | РСМ-10Б.14.56.010-01 | Барабан в сборе (для измельчителя-разбрасывателя ) или РСМ-10Б.14.56.010 |
Загрузка ...
|
|
| 53 | РСМ-8Б.14.56.010-01 | Барабан в сборе (для измельчителя-разбрасывателя ) или РСМ-8Б.14.56.010 |
Загрузка ...
|
|
| 53 | РСМ-10Б.14.56.010 | Барабан в сборе или РСМ-10Б.14.56.010-01 |
Загрузка ...
|
|
| 53 | РСМ-8Б.14.56.010 | Барабан в сборе или РСМ-8Б.14.56.010-01 (для измельчителя-разбрасывателя ) |
Загрузка ...
|
