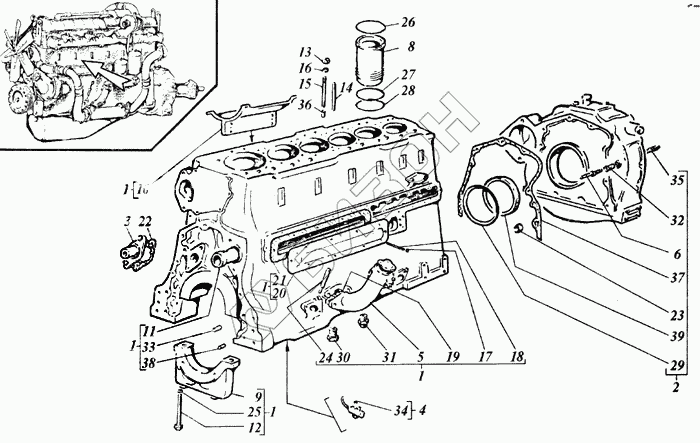

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Блок-картер и картер маховика
1
1
1
1
1
2
3
4
5
6
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 461-51-01с2 | Блок-картер |
Загрузка ...
|
|
| 2 | 461-51-01с3 | Картер маховика |
Загрузка ...
|
|
| 3 | 6Т2-01с4 | Палец |
Загрузка ...
|
|
| 4 | 11ТА-01с5-3 | Форсунка охлаждения поршня |
Загрузка ...
|
|
| 5 | 41-01с6-01 | Патрубок маслоналивной |
Загрузка ...
|
|
| 6 | СМД55У-01с8А | Шпилька установочная |
Загрузка ...
|
|
| 7 | 461-51-0101 | Блок-картер |
Загрузка ...
|
|
| 8 | 01М-0102 | Гильза цилиндров |
Загрузка ...
|
|
| 9 | 01М-0104-01 | Крышка коренного подшипника |
Загрузка ...
|
|
| 9 | 01М-0104-1 | Крышка коренного подшипника |
Загрузка ...
|
|
| 9 | 01М-0105-1 | Крышка коренного подшипника |
Загрузка ...
|
|
| 9 | 01М-0106 | Крышка коренного подшипника |
Загрузка ...
|
|
| 10 | 01-0107-2 | Кронштейн топливного насоса |
Загрузка ...
|
|
| 11 | 01-0109 | Втулка распределительного вала передняя |
Загрузка ...
|
|
| 12 | 01М-0110-02 | Болт крепления крышки коренного подшипника |
Загрузка ...
|
|
| 13 | 6Т2-0117 | Гайка крепления головки |
Загрузка ...
|
|
| 14 | 01-0118-1А | Шпилька крепления головки |
Загрузка ...
|
|
| 15 | 41-0118-1А | Шпилька крепления головки |
Загрузка ...
|
|
| 16 | 6Т2-0119 | Шайба |
Загрузка ...
|
|
| 17 | 461-51-0123 | Шпилька |
Загрузка ...
|
|
| 18 | 461-51-0124 | Шайба |
Загрузка ...
|
|
| 19 | СМД1-0126А | Прокладка патрубка |
Загрузка ...
|
|
| 20 | 6Т2-0127-1 | Крышка боковая |
Загрузка ...
|
|
| 21 | 6Т2-0128 | Прокладка крышки |
Загрузка ...
|
|
| 22 | 6Т2-0133 | Прокладка |
Загрузка ...
|
|
| 23 | 01-0134 | Втулка направляющая |
Загрузка ...
|
|
| 24 | 461-51-0135 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 25 | 6Т2-0141 | Шайба |
Загрузка ...
|
|
| 26 | 01М-0142 | Кольцо антикавитационное |
Загрузка ...
|
|
| 27 | 01М-0143 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | 01М-0144 | Кольцо уплотнительное нижнее |
Загрузка ...
|
|
| 29 | 01-0148-2 | Маслоотражатель |
Загрузка ...
|
|
| 30 | 01-0150 | Втулка резьбовая |
Загрузка ...
|
|
| 31 | 4601-0150-01 | Штуцер |
Загрузка ...
|
|
| 32 | 01М-0155 | Втулка резьбовая |
Загрузка ...
|
|
| 33 | СМД7-0166А | Втулка направляющая |
Загрузка ...
|
|
| 34 | 442-0178 | Кольцо резиновое |
Загрузка ...
|
|
| 35 | 41-0178 | Палец направляющий |
Загрузка ...
|
|
| 36 | 01М-0180 | Втулка |
Загрузка ...
|
|
| 37 | 01-0204 | Прокладка картера |
Загрузка ...
|
|
| 38 | СМД55-0410А | Штифт установочный |
Загрузка ...
|
|
| 39 | 1-140х170-4.8752 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
