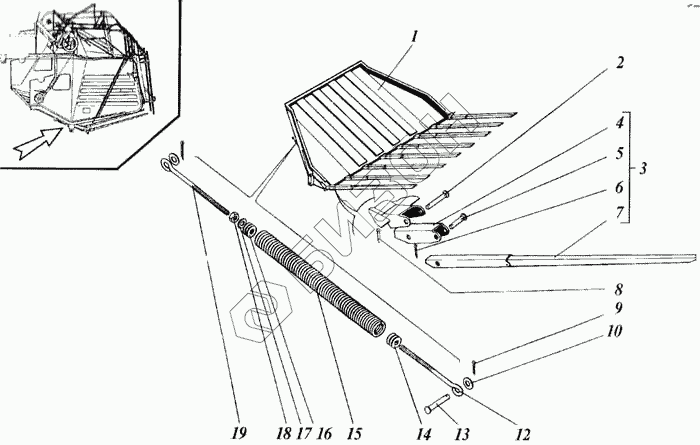

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Днище

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10Б.12.13.010 Днище
Загрузка ...
1 РСМ-8Б.12.13.010 Днище
Загрузка ...
2 54-60589 Ось звена
Загрузка ...
3 РСМ-10.12.13.110 Палец в сборе
Загрузка ...
4 РСМ-10.12.13.090 Звено
Загрузка ...
5 54-61590 Ось пальца
Загрузка ...
6 5х28.019 Шплинт
Загрузка ...
7 РСМ-10.12.13.050А Палец
Загрузка ...
8 4х22.019 Шплинт
Загрузка ...
9 4х25.019 Шплинт
Загрузка ...
10 С16.01.019 Шайба
Загрузка ...
11 РСМ-10.12.00.220 Пружина
Загрузка ...
12 РСМ-10.12.00.625-01 Тяга
Загрузка ...
13 6-16b12х45.35.Цхр Ось
Загрузка ...
14 РСМ-10.12.00.101А-01 Пробка
Загрузка ...
15 РСМ-10.12.00.616 Пружина
Загрузка ...
16 РСМ-10.12.00.101А Пробка
Загрузка ...
17 С12х20.01.019 Шайба
Загрузка ...
18 М12.6Н.6.019 Гайка
Загрузка ...
19 РСМ-10.12.00.625 Тяга
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
