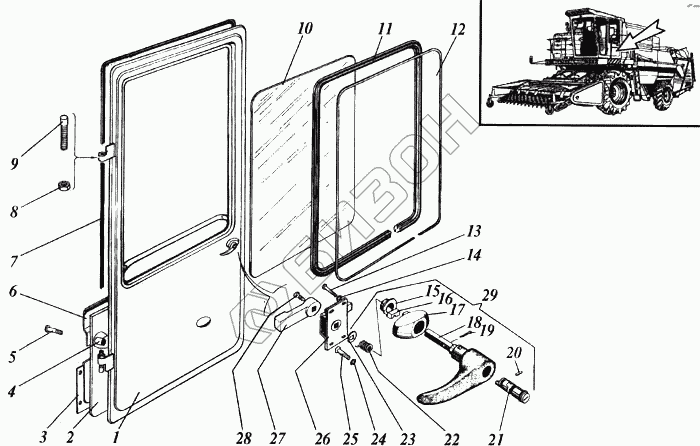

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Дверь кабины
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
22
23
23
24
25
26
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.20.150Б | Каркас двери |
Загрузка ...
|
|
| 2 | РСМ-10.04.20.001А | Облицовка |
Загрузка ...
|
|
| 3 | РСМ-10.04.20.075А | Ящик |
Загрузка ...
|
|
| 4 | РСМ-10.04.20.806 | Втулка |
Загрузка ...
|
|
| 5 | ВМ6-6gх30.48.Х9м | Винт |
Загрузка ...
|
|
| 6 | РСМ-10.04.20.076А | Щиток |
Загрузка ...
|
|
| 7 | РСМ-10.04.20.009Б-01 | Уплотнитель |
Загрузка ...
|
|
| 8 | М10.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | РСМ-10Б.04.20.602 | Болт |
Загрузка ...
|
|
| 10 | РСМ-10.04.20.002 | Стекло |
Загрузка ...
|
|
| 11 | РСМ-10.04.20.061А-02 | Уплотнитель или РСМ-10.04.20.061-02 |
Загрузка ...
|
|
| 11 | РСМ-10.04.20.061-02 | Уплотнитель или РСМ-10.04.20.061А-02 |
Загрузка ...
|
|
| 12 | РСМ-10.04.20.062А-02 | Замок уплотнителя |
Загрузка ...
|
|
| 13 | ВМ6-6gх16.48.019 | Винт |
Загрузка ...
|
|
| 14 | 6Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10Б.04.36.401 | Стакан или ЗКД 02.01.00.005 |
Загрузка ...
|
|
| 15 | ЗКД 02.01.00.005 | Стакан или РСМ-10Б.04.36.401 |
Загрузка ...
|
|
| 16 | РСМ-10Б.04.36.601 | Запор |
Загрузка ...
|
|
| 17 | РСМ-10Б.04.36.002 | Фланец или ЗКД 02.01.00.002 |
Загрузка ...
|
|
| 17 | ЗКД 02.01.00.002 | Фланец или РСМ-10Б.04.36.002 |
Загрузка ...
|
|
| 18 | РСМ-10Б.04.36.020 | Ручка или ЗКД 03.01.01.000 |
Загрузка ...
|
|
| 18 | ЗКД 03.01.01.000 | Ручка или РСМ-10Б.04.36.020 |
Загрузка ...
|
|
| 19 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 20 | 3х10 | Штифт |
Загрузка ...
|
|
| 21 | РСМ-10Б.04.36.030 | Поводок |
Загрузка ...
|
|
| 22 | РСМ-10Б.04.36.020А | Пружина или ЗКД 02.01.00.006-01 |
Загрузка ...
|
|
| 22 | ЗКД 02.01.00.006-01 | Пружина или РСМ-10Б.04.36.020А |
Загрузка ...
|
|
| 23 | ЗКД 02.01.00.004 | Шайба или РСМ-10Б.04.36.402 |
Загрузка ...
|
|
| 23 | РСМ-10Б.04.36.402 | Шайба или ЗКД 02.01.00.004 |
Загрузка ...
|
|
| 24 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | ВМ6-8gх35.48.019 | Винт |
Загрузка ...
|
|
| 26 | РСМ-10.04.20.140А | Замок или ЗКД 02.02.00.000 |
Загрузка ...
|
|
| 26 | ЗКД 02.02.00.000 | Замок двери или РСМ-10Б.04.36.080 |
Загрузка ...
|
|
| 27 | РСМ-10.04.20.077 | Рычаг или ЗКД 02.00.00.001 |
Загрузка ...
|
|
| 27 | ЗКД 02.00.00.001 | Рычаг или РСМ-10.04.20.077 |
Загрузка ...
|
|
| 28 | ВМ5-8gх16.48.Х9м | Винт |
Загрузка ...
|
|
| 29 | РСМ-10Б.04.36.010 | Ручка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
