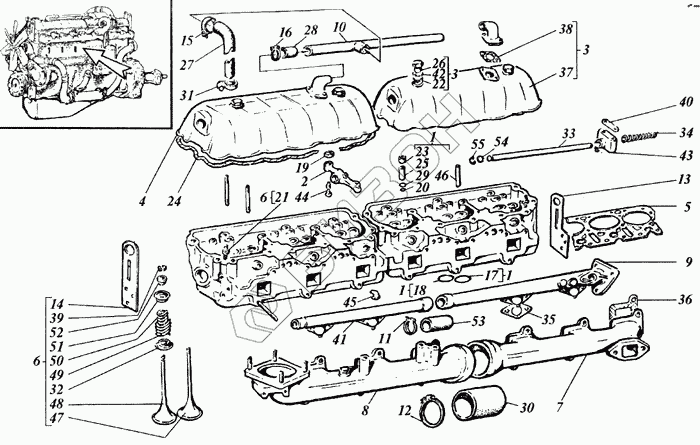

Графический каталог запасных частей к технике: РСМ Дон-1500Б. Головка цилиндров
1
1
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 01МТГ-06с2-01-10 | Головка цилиндров |
Загрузка ...
|
|
| 2 | 01-06с3 | Коромысло клапана |
Загрузка ...
|
|
| 3 | 461-51-06с6 | Колпак головки цилиндров передний |
Загрузка ...
|
|
| 4 | 461-51-06с6-01 | Колпак головки цилиндров задний |
Загрузка ...
|
|
| 5 | 04-06с8-11 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 6 | 01МТГ-06с9-01-10 | Головка с клапанами |
Загрузка ...
|
|
| 7 | 461-51-06с11 | Коллектор впускной передний |
Загрузка ...
|
|
| 8 | 01М-06с12-01 | Коллектор всасывающий задний |
Загрузка ...
|
|
| 9 | 461-06с14-1 | Труба водяная передняя |
Загрузка ...
|
|
| 10 | 461-51-06с16-1 | Трубопровод |
Загрузка ...
|
|
| 11 | 01М-06с28 | Хомут |
Загрузка ...
|
|
| 12 | 01М-06с28-01 | Хомут |
Загрузка ...
|
|
| 13 | 461-51-06с30-10 | Кронштейн грузовой передний |
Загрузка ...
|
|
| 14 | 461-51-06с31 | Кронштейн грузовой задний |
Загрузка ...
|
|
| 15 | 440-18с11 | Хомут |
Загрузка ...
|
|
| 16 | 01М-19с37 | Хомут |
Загрузка ...
|
|
| 17 | 11ТА-0605-01 | Седло впускного клапана |
Загрузка ...
|
|
| 18 | 11ТА-0606-01 | Седло выпускного клапана |
Загрузка ...
|
|
| 19 | 01-0617 | Гайка |
Загрузка ...
|
|
| 20 | 01-0622 | Шайба |
Загрузка ...
|
|
| 21 | 01М-0623 | Ниппель проходной |
Загрузка ...
|
|
| 22 | 01-0624 | Кольцо стопорное |
Загрузка ...
|
|
| 23 | 6А1-0626 | Гайка стакана форсунки |
Загрузка ...
|
|
| 24 | 04-0627-1 | Прокладка колпака |
Загрузка ...
|
|
| 25 | 6Т2-0628-1 | Стакан форсунки |
Загрузка ...
|
|
| 26 | 01-0630 | Гайка крепления колпака |
Загрузка ...
|
|
| 27 | 442-0634 | Рукав - деталь |
Загрузка ...
|
|
| 28 | 461-51-0635 | Шланг соединительный |
Загрузка ...
|
|
| 29 | 01-0636 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | 01-0637 | Шланг соединительный |
Загрузка ...
|
|
| 31 | 442-0638 | Хомут |
Загрузка ...
|
|
| 32 | 6Т2-0641 | Шайба пружин клапана |
Загрузка ...
|
|
| 33 | 01-0644-1 | Ось коромысел |
Загрузка ...
|
|
| 33 | А46.22.002 | Ось коромысел |
Загрузка ...
|
|
| 34 | 6Т2-0645 | Пружина распорная |
Загрузка ...
|
|
| 35 | 6А1-0657 | Прокладка водяной трубы |
Загрузка ...
|
|
| 36 | 04-0662-1 | Прокладка всасывающего коллектора |
Загрузка ...
|
|
| 37 | 01МЕ-0664 | Колпак головки цилиндров |
Загрузка ...
|
|
| 38 | 41-0667 | Прокладка сапуна |
Загрузка ...
|
|
| 39 | 6Т2-0671Б | Сухарь клапана |
Загрузка ...
|
|
| 40 | 01-0675-10 | Шайба |
Загрузка ...
|
|
| 41 | 01МС-0683 | Труба водяная задняя |
Загрузка ...
|
|
| 42 | 01-0684 | Прокладка |
Загрузка ...
|
|
| 43 | 04-0686-01 | Стойка оси коромысел |
Загрузка ...
|
|
| 44 | 01-0689 | Винт коромысла регулировочный |
Загрузка ...
|
|
| 45 | 442-0692-01 | Трубка водопроводящая |
Загрузка ...
|
|
| 46 | 60-06114.00 | Втулка направляющая клапана |
Загрузка ...
|
|
| 47 | А05.12.012 | Клапан впускной |
Загрузка ...
|
|
| 48 | А05.12.013 | Клапан выпускной |
Загрузка ...
|
|
| 49 | 236-1007020 | Пружина клапана наружная |
Загрузка ...
|
|
| 50 | 236-1007021 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 51 | 236-1007024В | Тарелка пружин клапана |
Загрузка ...
|
|
| 52 | 236-1007026Б | Втулка тарелки пружин клапана |
Загрузка ...
|
|
| 53 | 42-53-80.0,3 (3) | Рукав - деталь ТУ 38.105.1909 |
Загрузка ...
|
|
| 54 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 55 | 01-0541 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
